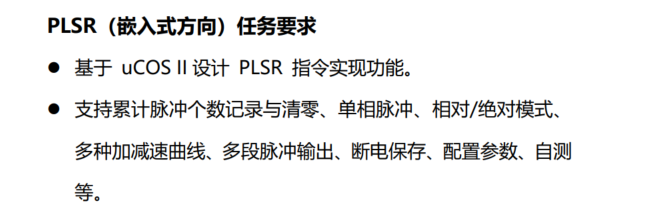

开始做PLSR项目

Core/Src/main.c

@@ -46,7 +46,7 @@
 UART_HandleTypeDef huart1;
 DMA_HandleTypeDef hdma_usart1_rx;
 DMA_HandleTypeDef hdma_usart1_tx;
-static uint8_t ConnectFlag;
+static volatile uint8_t ConnectFlag;
 /* USER CODE BEGIN PV */

 static OS_STK AppTaskStartStk[APP_TASK_START_STK_SIZE];
@@ -82,22 +82,23 @@ static void AppTaskStart(void *pArg)
         /*
          * 维护几个供触摸屏首次联调读取的保持寄存器：
          */
-        (void)ModbusSlaveSetHoldingRegister( // OS时钟
-            HMI_REG_UPTIME_SECONDS, (uint16_t)(OSTimeGet() / OS_TICKS_PER_SEC));
-        (void)ModbusSlaveSetHoldingRegister( // 有效帧计数
-            HMI_REG_RX_FRAME_COUNT,
-            (uint16_t)ModbusSlaveStatistics.validFrameCount);
+
+        // (void)ModbusSlaveSetHoldingRegister( // OS时钟
+        //     HMI_REG_UPTIME_SECONDS, (uint16_t)(OSTimeGet() / OS_TICKS_PER_SEC));
+        // (void)ModbusSlaveSetHoldingRegister( // 有效帧计数
+        //     HMI_REG_RX_FRAME_COUNT,
+        //     (uint16_t)ModbusSlaveStatistics.validFrameCount);

-        (void)ModbusSlaveSetHoldingRegister( // 从站地址不匹配计数
-            3, (uint16_t)ModbusSlaveStatistics.ignoredAddressCount);
-        (void)ModbusSlaveSetHoldingRegister( // 非法功能码计数
-            4, (uint16_t)ModbusSlaveStatistics.illegalFunctionCount);
+        // (void)ModbusSlaveSetHoldingRegister( // 从站地址不匹配计数
+        //     D3, (uint16_t)ModbusSlaveStatistics.ignoredAddressCount);
+        // (void)ModbusSlaveSetHoldingRegister( // 非法功能码计数
+        //     D4, (uint16_t)ModbusSlaveStatistics.illegalFunctionCount);

-        (void)ModbusSlaveSetHoldingRegister( // 非法地址计数
-            5, (uint16_t)ModbusSlaveStatistics.illegalAddressCount);
+        // (void)ModbusSlaveSetHoldingRegister( // 非法地址计数
+        //     D5, (uint16_t)ModbusSlaveStatistics.illegalAddressCount);

-        (void)ModbusSlaveSetHoldingRegister( // 非法数据值计数
-            6, (uint16_t)ModbusSlaveStatistics.illegalValueCount);
+        // (void)ModbusSlaveSetHoldingRegister( // 非法数据值计数
+        //     D6, (uint16_t)ModbusSlaveStatistics.illegalValueCount);

         HistorySaveToRegisters();

@@ -262,7 +263,7 @@ static void MX_USART1_UART_Init(void)

     /* USER CODE END USART1_Init 1 */
     huart1.Instance = USART1;
-    huart1.Init.BaudRate = 115200;
+    huart1.Init.BaudRate = 9600;
     huart1.Init.WordLength = UART_WORDLENGTH_9B;
     huart1.Init.StopBits = UART_STOPBITS_1;
     huart1.Init.Parity = UART_PARITY_EVEN;

Document/0_Modbus任务要求.md

@@ -1,158 +0,0 @@
-# Modbus通信
-## 任务要求
-- 了解Modbus的基本概念
-
-- 熟悉功能码0x01、0x03、0x0f、0x10
-
-- 书写规格书
-  · 使用word文档书写
-
-- 书写方案书
-
-	· 使用Visio绘制流程图
-	· 使用word文档书写
-
-- 书写测试大纲
-  · 书写测试大纲以保证自身产品的正确性、稳定性
-  · 使用word文档书写
-
-- 实现ModbusRTU主站（触摸屏）
-
-  · 能够正常连接
-  · 能够判断连接断开
-  · 能够按要求生成请求帧
-  · 能够正确解析应答帧，并做相应处理
-  · 能够进行超时处理
-  · 拥有美观易操作的人机界面
-
-- 实现ModbusRTU从站（PLC）
-
-	· 能够正常连接
-	· 能够判断连接断开
-	· 能够正确解析请求帧
-	· 对于正确请求帧给出正确应答帧
-	· 对于错误请求帧给出错误应答帧或按规格给出相应的处理
-
-附加功能：
-- 如果需要读取0x10000位置的寄存器该如何处理？
-- 如果需要读取所有单数个寄存器，如何提高读取效率？
-- 如果需要获取通信历史该如何处理？
-- 如果从机数据需要断电不丢失该怎么处理？
-- 提高人机交互的美观性及易用性。
-
-注：
-- 该任务需要基于ucos移植实现
-- Modbus学习需要书写相关学习笔记
-- 线圈和寄存器范围都是0~0x270F
-- 要求方案书有明确的层级结构
-- 最终实现代码需要与方案书相一致
-- 代码书写需按照给定的代码规范完成
-- 对于解析部分需要做对应的单元测试
-- 代码管理空间为：``http://gitea.xinje.cc/TrainCamp_姓名全拼_Modbus.git``
-- 目录结构如下图所示：
-TrainCamp_姓名全拼_modbus
-|---iar
-|   |---settings
-|   |---XXX.dep
-|   |---XXX.ewd
-|   |---XXX.ewp
-|   |---XXX.eww
-|   |---XXX.icf
-|   +---startup_stm32xxx.s
-|---app
-|   |---main.h
-|   +---main.c
-|---cmsis
-|   |---core_cm3.h
-|   |   .
-|   |   .
-|   |   .
-|   +---tz_context.h
-|---drivers
-|   |---inc
-|   |   +---stm32f103_gpio.h
-|   +---src
-|       +---stm32f103_gpio.h
-|---modbus
-+---.gitignore
-
-## 任务器材
-|    器材    |   数量    |
-| ---------- | --------- |
-| XDM-60T4-E/XDM-60T10-E | 1台     |
-| ST-LINK	 | 1个       |
-| 电源线     | 1根       |
-| USB-COM    | 1个       |
-| XVP线      | 2根	|
-| TG765-MT | 1台	|
-
-## XDM-60T4-E硬件信息
-
-- 芯片型号： STM32F407IG ，晶振12MHz。
-- 引脚信息
-
-| 芯片引脚  | 实际作用 |
-| --------- | -------- |
-| I0        | PH10     |
-| I1        | PH11     |
-| I2        | PG8      |
-| I3        | PB4      |
-| I4        | PB5      |
-| I5        | PG12     |
-| I6        | PB6      |
-| I7        | PB7      |
-| I10       | PF10     |
-| I11       | PA15     |
-| I12       | PB3      |
-| I13       | PA14     |
-| I14       | PI4      |
-| I15       | PI5      |
-| I16       | PI6      |
-| I17       | PI7      |
-| I20       | PE2      |
-| Q0        | PF6      |
-| Q1        | PF8      |
-| Q2        | PF7      |
-| Q3        | PF9      |
-| Q4        | PI8      |
-| Q5        | PE6      |
-| Q6        | PE5      |
-| Q7        | PE4      |
-| Q10       | PG7      |
-| Q11       | PG6      |
-| Q12       | PH9      |
-| Q13       | PH8      |
-| Q14       | PH7      |
-| Q15       | PH6      |
-| Q16       | PF11     |
-| Q17       | PB0      |
-| Q20       | PH5      |
-| USART1_TX | PA9      |
-| USART1_RX | PA10     |
-
-## XDM-60T10-E硬件信息
-
-- 芯片型号：STM32F407ZG，晶振12MHz。
-- 引脚信息
-
-| 芯片引脚  | 实际作用 |
-| --------- | -------- |
-| I0        | PA0      |
-| I1        | PA1      |
-| I2        | PG8      |
-| I3        | PB4      |
-| I4        | PB5      |
-| I5        | PG12     |
-| I6        | PB6      |
-| I7        | PB7      |
-| I10       | PF10     |
-| I11       | PA15     |
-| I12       | PB3      |
-| I13       | PA14     |
-| Q0        | PF6      |
-| Q1        | PF8      |
-| Q2        | PF7      |
-| Q3        | PF9      |
-| USART1_TX | PA9      |
-| USART1_RX | PA10     |
-

Document/1_Modbus相关技术点.txt

@@ -1,27 +0,0 @@
-# Modbus相关知识点
-## 基本概念
-- Modbus基本概念
-- 应用场景
-- 三种通信模式
-- 广播模式与单播模式
-- 事务处理流程
-- 寄存器相关概念
-
-## 数据帧格式
-- 0x01功能码
-	· 请求帧格式
-	· 应答帧格式
-- 0x03功能码
-	· 请求帧格式
-	· 应答帧格式
-- 0x0f功能码
-	· 请求帧格式
-	· 应答帧格式
-- 0x10功能码
-	· 请求帧格式
-	· 应答帧格式
-
-## 嵌入式平台
-- 串口通信
-- 网口通信
-- 人机界面

Document/my_document/IAR存储空间占用查看方法.md

@@ -1,286 +0,0 @@
-# IAR 中 Flash、SRAM 和 CCMRAM 占用的查看方法
-
-## 1. 从哪里查看
-
-IAR 编译、链接完成后，会生成 `.map` 文件。该文件记录了程序代码、常量、全局变量、静态变量、栈以及自定义段的地址和大小。
-
-本工程的 Map 文件位于：
-
-```text
-EWARM\Modbus\List\Modbus.map
-```
-
-如果工程没有生成 Map 文件，可以在 IAR 中依次打开：
-
-```text
-Project → Options → Linker → List
-```
-
-勾选生成 linker map file 的选项，然后重新执行 `Rebuild All`。
-
-查看本工程占用情况时，打开 `Modbus.map`，主要搜索以下三个位置：
-
-```text
-PLACEMENT SUMMARY
-Unused ranges
-MODULE SUMMARY
-```
-
-## 2. 本工程的存储区域
-
-在 Map 文件的 `PLACEMENT SUMMARY` 中可以看到：
-
-```text
-"P1": place in [from 0x08000000 to 0x080FFFFF] { ro };
-
-"P2": place in [from 0x20000000 to 0x2001FFFF] {
-          rw, block CSTACK, block HEAP };
-
-"P3": place in [from 0x10000000 to 0x1000FFFF] {
-          section .ccmram };
-```
-
-各区域含义如下：
-
-| 区域 | 地址范围 | 容量 | 主要内容 |
-|---|---|---:|---|
-| P1 | `0x08000000～0x080FFFFF` | 1 MiB | Flash 中的程序代码、常量和变量初始值 |
-| P2 | `0x20000000～0x2001FFFF` | 128 KiB | 普通 SRAM 中的全局变量、静态变量和栈 |
-| P3 | `0x10000000～0x1000FFFF` | 64 KiB | CCMRAM 中的变量 |
-
-说明：这里的 `KiB` 按 `1 KiB = 1024 Byte` 计算。
-
-## 3. Flash 占用怎么看
-
-### 3.1 查看方法
-
-在 Map 文件的 `MODULE SUMMARY` 末尾可以看到：
-
-```text
-Grand Total:             33'398      751  163'114
-                         ro code  ro data  rw data
-```
-
-其中：
-
-- `ro code`：只读程序代码，存放在 Flash；
-- `ro data`：只读数据、常量和初始化数据，存放在 Flash；
-- `rw data`：运行时可读写数据，主要占用 RAM。
-
-本工程的 Flash 占用为：
-
-```text
-Flash占用 = ro code + ro data
-          = 33,398 + 751
-          = 34,149 Byte
-          ≈ 33.35 KiB
-```
-
-Flash 总容量为 1 MiB，因此占用率为：
-
-```text
-34,149 ÷ 1,048,576 × 100%
-≈ 3.26%
-```
-
-### 3.2 通过地址验证
-
-Map 文件中还可以看到：
-
-```text
-.intvec：0x188 Byte
-"P1"：   0x83DD Byte
-```
-
-因此：
-
-```text
-0x188 + 0x83DD = 0x8565
-```
-
-即 Flash 已经从 `0x08000000` 使用到 `0x08008564`，下一个空闲地址是 `0x08008565`。
-
-`Unused ranges` 中也会显示：
-
-```text
-0x08008565～0x080FFFFF，剩余 0xF7A9B Byte
-```
-
-## 4. 普通 SRAM 占用怎么看
-
-普通 SRAM 对应 `P2`，地址范围是：
-
-```text
-0x20000000～0x2001FFFF
-```
-
-在 `PLACEMENT SUMMARY` 中，P2 被分为三部分：
-
-```text
-"P2", part 1 of 3:       0xFC
-"P2", part 2 of 3:       0x18DD0
-"P2", part 3 of 3:       0x400
-```
-
-其中：
-
-- `part 1`：已经初始化的全局变量和静态变量；
-- `part 2`：未初始化或清零的全局变量和静态变量；
-- `part 3`：`CSTACK`，即主栈，本工程为 `0x400 = 1024 Byte`。
-
-按照链接后占用的地址范围计算：
-
-```text
-普通SRAM占用空间
-= 0xFC + 0x18DD0 + 0x400
-= 103,116 Byte
-≈ 100.70 KiB
-```
-
-占用率约为：
-
-```text
-103,116 ÷ 131,072 × 100%
-≈ 78.67%
-```
-
-Map 文件的 `Unused ranges` 中显示普通 SRAM 剩余：
-
-```text
-0x20018ECC～0x20018ECF：4 Byte
-0x200192D0～0x2001FFFF：0x6D30 Byte
-```
-
-因此普通 SRAM 总剩余空间为：
-
-```text
-4 + 0x6D30
-= 27,956 Byte
-≈ 27.30 KiB
-```
-
-### 4.1 为什么有时会相差几字节
-
-`MODULE SUMMARY` 统计的是各变量和数据段本身的大小；`PLACEMENT SUMMARY` 还可能包含为了满足地址对齐而留下的填充空间。
-
-本工程普通 SRAM 中的有效读写数据约为 `103,114 Byte`，而链接后实际占用的地址空间为 `103,116 Byte`，两者相差的 `2 Byte` 属于段间对齐产生的空隙。
-
-判断变量本身有多大时看 `MODULE SUMMARY`；判断 RAM 是否还能放下新数据时，应结合 `Unused ranges` 查看真正剩余的连续空间。
-
-## 5. CCMRAM 占用怎么看
-
-CCMRAM 对应 `P3`，地址范围是：
-
-```text
-0x10000000～0x1000FFFF
-```
-
-Map 文件中显示：
-
-```text
-"P3":       0xEA60
-.ccmram     0x10000000～0x1000EA5F
-```
-
-因此 CCMRAM 占用为：
-
-```text
-0xEA60 = 60,000 Byte
-        ≈ 58.59 KiB
-```
-
-CCMRAM 总容量为 64 KiB，因此占用率为：
-
-```text
-60,000 ÷ 65,536 × 100%
-≈ 91.55%
-```
-
-`Unused ranges` 中显示：
-
-```text
-0x1000EA60～0x1000FFFF：0x15A0 Byte
-```
-
-所以 CCMRAM 剩余：
-
-```text
-0x15A0 = 5,536 Byte
-         ≈ 5.41 KiB
-```
-
-本工程的 CCMRAM 占用已经超过 90%，后续增加 `.ccmram` 数组时需要特别注意。
-
-## 6. RAM 合计怎么看
-
-RAM 合计应包含：
-
-```text
-RAM合计 = 普通SRAM中的读写数据 + CCMRAM中的读写数据
-```
-
-在 `MODULE SUMMARY` 中，本工程的 `Grand Total rw data` 为：
-
-```text
-rw data = 163,114 Byte
-        ≈ 159.29 KiB
-```
-
-芯片可用的这两块 RAM 总容量为：
-
-```text
-128 KiB普通SRAM + 64 KiB CCMRAM
-= 192 KiB
-= 196,608 Byte
-```
-
-因此 RAM 合计占用率约为：
-
-```text
-163,114 ÷ 196,608 × 100%
-≈ 82.96%
-```
-
-需要注意，RAM 合计只能说明总体使用量。普通 SRAM 和 CCMRAM 地址不连续，不能因为两者合计还有空间，就认为某个大数组一定能放下。放置新数组前仍要分别检查 P2 和 P3 的剩余连续空间。
-
-## 7. 本工程当前占用汇总
-
-| 存储区 | 已使用 | 总容量 | 占用率 | 剩余空间 |
-|---|---:|---:|---:|---:|
-| Flash | 34,149 Byte（33.35 KiB） | 1 MiB | 3.26% | 约 990.65 KiB |
-| 普通 SRAM | 约 103,116 Byte（100.70 KiB） | 128 KiB | 78.67% | 约 27.30 KiB |
-| CCMRAM | 60,000 Byte（58.59 KiB） | 64 KiB | 91.55% | 约 5.41 KiB |
-| RAM 合计 | 163,114 Byte（159.29 KiB） | 192 KiB | 82.96% | 约 32.71 KiB |
-
-以上数值只对应当前一次编译结果。代码、数组大小、任务栈或链接配置发生变化后，需要重新编译并再次查看 Map 文件。
-
-## 8. 如何查某个变量放在哪里
-
-在 Map 文件中按 `Ctrl+F` 搜索变量名，可以查看它所属的段、起始地址和大小。
-
-可以通过地址判断变量所在区域：
-
-| 地址开头 | 所在区域 |
-|---|---|
-| `0x080...` | Flash |
-| `0x200...` | 普通 SRAM |
-| `0x100...` | CCMRAM |
-
-例如，本工程的 CCMRAM 数组会显示在：
-
-```text
-.ccmram  0x10000000 ...
-```
-
-这说明该数组已经被链接到 CCMRAM，而不是普通 SRAM。
-
-## 9. 每次编译后的推荐检查步骤
-
-1. 执行 `Rebuild All`，确保 Map 文件是最新的。
-2. 搜索 `Grand Total`，查看 `ro code`、`ro data` 和 `rw data`。
-3. 用 `ro code + ro data` 计算 Flash 占用。
-4. 搜索 `"P2"`，查看普通 SRAM 各部分的占用。
-5. 搜索 `"P3"`，查看 CCMRAM 占用。
-6. 搜索 `Unused ranges`，确认各存储区真正剩余的连续空间。
-7. 新增大数组后搜索数组名，确认它被链接到了预期的 RAM 区域。
-

Document/my_document/Modbus 0x14收发ADU示例.md

@@ -1,336 +0,0 @@
-# Modbus RTU 0x14 收发 ADU 示例
-
-## 1. 示例条件
-
-本示例使用功能码 `0x14` 读取文件记录，按照当前工程只处理一个子请求的格式编写。
-
-```text
-从站地址：        1
-引用类型：        0x06
-文件号：          0
-起始记录号：      0
-读取数量：        2个寄存器
-第一个寄存器值：  0x1234
-第二个寄存器值：  0x5678
-```
-
-## 2. 请求帧
-
-### 2.1 完整请求 ADU
-
-以下内容可以直接复制到十六进制串口助手发送：
-
-```text
-01 14 07 06 00 00 00 00 00 02 78 E5
-```
-
-请求帧长度为：
-
-```text
-12字节
-```
-
-### 2.2 请求帧解析
-
-| 字节 | 含义 | 说明 |
-|---|---|---|
-| `01` | 从站地址 | 从站地址为1 |
-| `14` | 功能码 | 读取文件记录 |
-| `07` | 后续字节数 | 一个子请求固定占7字节 |
-| `06` | 引用类型 | Modbus文件记录规定为`0x06` |
-| `00 00` | 文件号 | 文件0 |
-| `00 00` | 起始记录号 | 从记录0开始 |
-| `00 02` | 记录长度 | 读取2个16位寄存器 |
-| `78 E5` | CRC16 | CRC低字节`78`在前，高字节`E5`在后 |
-
-请求帧中参与CRC计算的是：
-
-```text
-01 14 07 06 00 00 00 00 00 02
-```
-
-计算得到：
-
-```text
-CRC16 = 0xE578
-```
-
-Modbus RTU发送CRC时低字节在前，因此帧尾为：
-
-```text
-78 E5
-```
-
-## 3. 正常响应帧
-
-假设文件0的记录0和记录1分别保存：
-
-```text
-记录0 = 0x1234
-记录1 = 0x5678
-```
-
-### 3.1 完整响应 ADU
-
-```text
-01 14 06 05 06 12 34 56 78 92 FE
-```
-
-响应帧长度为：
-
-```text
-11字节
-```
-
-### 3.2 响应帧解析
-
-| 字节 | 含义 | 说明 |
-|---|---|---|
-| `01` | 从站地址 | 响应来自从站1 |
-| `14` | 功能码 | 读取文件记录 |
-| `06` |响应数据总字节数 | 后续子响应共6字节 |
-| `05` | 子响应长度 | 引用类型1字节加寄存器数据4字节 |
-| `06` | 引用类型 | 固定为`0x06` |
-| `12 34` | 第一个寄存器 | 值为`0x1234` |
-| `56 78` | 第二个寄存器 | 值为`0x5678` |
-| `92 FE` | CRC16 | CRC低字节`92`在前，高字节`FE`在后 |
-
-响应帧中参与CRC计算的是：
-
-```text
-01 14 06 05 06 12 34 56 78
-```
-
-计算得到：
-
-```text
-CRC16 = 0xFE92
-```
-
-因此响应帧尾发送：
-
-```text
-92 FE
-```
-
-## 4. 长度计算
-
-读取数量为 `quantity` 时，单子请求的请求帧长度固定为：
-
-```text
-12字节
-```
-
-正常响应中的字段为：
-
-```text
-子响应长度 = 1 + quantity × 2
-响应数据总字节数 = 2 + quantity × 2
-完整响应ADU长度 = 7 + quantity × 2
-```
-
-本例读取2个寄存器：
-
-```text
-子响应长度 = 1 + 2 × 2 = 5字节
-响应数据总字节数 = 2 + 2 × 2 = 6字节
-完整响应ADU长度 = 7 + 2 × 2 = 11字节
-```
-
-## 5. 与当前代码的对应关系
-
-请求帧中的参数由以下代码解析：
-
-```c
-fileNumber = ModbusGetU16Be(&request[4]);
-recordNumber = ModbusGetU16Be(&request[6]);
-quantity = ModbusGetU16Be(&request[8]);
-```
-
-响应帧字段对应：
-
-```c
-ModbusTxFrame[0] = ModbusSlaveAddress;
-ModbusTxFrame[1] = 0x14U;
-ModbusTxFrame[2] = (uint8_t)(2U + quantity * 2U);
-ModbusTxFrame[3] = (uint8_t)(1U + quantity * 2U);
-ModbusTxFrame[4] = 0x06U;
-```
-
-如果后续将文件号改为标准的一基编号，即文件号使用 `1～16`，测试请求中的文件号需要由：
-
-```text
-00 00
-```
-
-改为：
-
-```text
-00 01
-```
-
-同时重新计算请求帧CRC。
-
-## 6. 读取124个寄存器的示例
-
-### 6.1 请求条件
-
-```text
-从站地址：    1
-引用类型：    0x06
-文件号：      0
-起始记录号：  0
-读取数量：    124个寄存器，即0x007C
-```
-
-### 6.2 完整请求ADU
-
-以下请求可以直接复制到十六进制串口助手发送：
-
-```text
-01 14 07 06 00 00 00 00 00 7C F8 C5
-```
-
-请求帧长度为：
-
-```text
-12字节
-```
-
-请求帧解析如下：
-
-| 字节 | 含义 |
-|---|---|
-| `01` | 从站地址为1 |
-| `14` | 读取文件记录功能码 |
-| `07` | 当前子请求包含7个字节 |
-| `06` | 引用类型 |
-| `00 00` | 文件号0 |
-| `00 00` | 从记录0开始读取 |
-| `00 7C` | 读取124个寄存器 |
-| `F8 C5` | CRC低字节、CRC高字节 |
-
-参与CRC计算的内容为：
-
-```text
-01 14 07 06 00 00 00 00 00 7C
-```
-
-计算结果为：
-
-```text
-CRC16 = 0xC5F8
-```
-
-因此请求帧末尾按照低字节在前的顺序发送：
-
-```text
-F8 C5
-```
-
-### 6.3 正常响应格式
-
-读取124个寄存器时，寄存器数据占用：
-
-```text
-124 × 2 = 248字节 = 0xF8字节
-```
-
-子响应长度为：
-
-```text
-引用类型1字节 + 寄存器数据248字节
-= 249字节
-= 0xF9字节
-```
-
-响应数据总字节数为：
-
-```text
-子响应长度字段1字节 + 子响应249字节
-= 250字节
-= 0xFA字节
-```
-
-所以正常响应格式为：
-
-```text
-01 14 FA F9 06 [248字节寄存器数据] CRC低 CRC高
-```
-
-完整响应ADU长度为：
-
-```text
-从站地址1字节
-+ 功能码1字节
-+ 响应数据总字节数字段1字节
-+ 子响应长度字段1字节
-+ 引用类型1字节
-+ 寄存器数据248字节
-+ CRC 2字节
-= 255字节
-```
-
-该响应可以放入当前工程的256字节发送缓冲区：
-
-```c
-static uint8_t ModbusTxFrame[256];
-```
-
-### 6.4 所有寄存器值均为0时的响应
-
-假设读取的124个寄存器全部为 `0x0000`，响应帧的开头为：
-
-```text
-01 14 FA F9 06
-```
-
-随后是248个 `00` 数据字节，帧尾CRC为：
-
-```text
-6C 45
-```
-
-即：
-
-```text
-01 14 FA F9 06 [248个00] 6C 45
-```
-
-该响应的CRC计算值为：
-
-```text
-CRC16 = 0x456C
-```
-
-Modbus RTU按照低字节在前发送，因此CRC字段为：
-
-```text
-6C 45
-```
-
-### 6.5 对应的代码限制
-
-发送缓冲区长度为256字节时，单个0x14子请求最多读取124个寄存器，因此数量检查应为：
-
-```c
-if ((quantity == 0U) || (quantity > 124U))
-{
-    ModbusSlaveStatistics.illegalValueCount++;
-    return ModbusBuildException(
-        request[1],
-        MODBUS_EX_ILLEGAL_VALUE);
-}
-```
-
-如果每个 `MODBUS_HISTORY_ITEM` 为520字节，即260个16位寄存器，还必须保证本次读取不超过当前文件：
-
-```c
-if (((uint32_t)recordNumber + quantity) > 260UL)
-{
-    ModbusSlaveStatistics.illegalAddressCount++;
-    return ModbusBuildException(
-        request[1],
-        MODBUS_EX_ILLEGAL_ADDRESS);
-}
-```

Document/my_document/Modbus RTU最大长度ADU测试.md

@@ -1,141 +0,0 @@
-# Modbus RTU最大长度ADU测试
-
-串口助手请选择HEX发送。下列报文已经完整展开，可以直接复制。
-
-测试条件：
-
-- 从站地址为`0x01`
-- 先执行0x0F写线圈，再执行0x01读线圈
-- 先执行0x10写保持寄存器，再执行0x03读保持寄存器
-- 0x10和0x03使用D6000起始地址，避免覆盖掉电保持区和通信历史区
-- 文档中的全零读取响应以相关线圈和保持寄存器初始值均为0为前提
-- 0x0F一次最多写1968个线圈，不能单次清零全部2000个待读线圈；测试0x01前还应确认线圈1968～1999为0
-- 0x10一次最多写123个寄存器，不能单次清零全部125个待读寄存器；测试0x03前还应确认D6123～D6124为0
-
-## 0x0F写入1968个线圈
-
-含义：
-
-- `01`：从站地址
-- `0F`：写多个线圈功能码
-- `00 00`：起始线圈地址0
-- `07 B0`：写入数量1968
-- `F6`：后续线圈数据长度246字节
-- 连续246个`00`：将线圈0～1967全部写为OFF
-- `A6 FE`：CRC低字节、CRC高字节
-- 测试目的：用255字节合法请求帧检查DMA接收缓冲区边界和最大线圈写入数量
-
-请求帧长度：255字节
-
-请求帧：
-
-```text
-01 0F 00 00 07 B0 F6 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 A6 FE
-```
-
-预期响应帧长度：8字节
-
-预期响应帧：
-
-```text
-01 0F 00 00 07 B0 56 4F
-```
-
-## 0x01读取2000个线圈
-
-含义：
-
-- `01`：从站地址
-- `01`：读线圈功能码
-- `00 00`：起始线圈地址0
-- `07 D0`：读取数量2000
-- `3F A6`：CRC低字节、CRC高字节
-- 响应中的`FA`表示后续包含250字节线圈状态，因为`2000 ÷ 8 = 250`
-- 响应中的250个`00`表示线圈0～1999全部为OFF
-- `F5 AF`：全零响应对应的CRC低字节、CRC高字节
-- 测试目的：检查最大线圈读取数量以及255字节响应帧的DMA发送
-
-请求帧长度：8字节
-
-请求帧：
-
-```text
-01 01 00 00 07 D0 3F A6
-```
-
-预期响应帧长度：255字节
-
-预期响应帧：
-
-```text
-01 01 FA 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 F5 AF
-```
-
-## 0x10写入123个保持寄存器
-
-含义：
-
-- `01`：从站地址
-- `10`：写多个保持寄存器功能码
-- `17 70`：起始地址6000，即D6000
-- `00 7B`：写入数量123
-- `F6`：后续寄存器数据长度246字节
-- 连续246个`00`：将D6000～D6122全部写为0
-- `76 06`：CRC低字节、CRC高字节
-- 正常响应回显起始地址`17 70`和写入数量`00 7B`
-- 测试目的：用255字节合法请求帧检查DMA接收缓冲区边界和最大寄存器写入数量
-
-请求帧长度：255字节
-
-请求帧：
-
-```text
-01 10 17 70 00 7B F6 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 76 06
-```
-
-预期响应帧长度：8字节
-
-预期响应帧：
-
-```text
-01 10 17 70 00 7B 84 45
-```
-
-## 0x03读取125个保持寄存器
-
-含义：
-
-- `01`：从站地址
-- `03`：读保持寄存器功能码
-- `17 70`：起始地址6000，即D6000
-- `00 7D`：读取数量125
-- `81 84`：CRC低字节、CRC高字节
-- 响应中的`FA`表示后续包含250字节寄存器数据，因为`125 × 2 = 250`
-- 响应中的250个`00`表示D6000～D6124全部为0
-- `08 E8`：全零响应对应的CRC低字节、CRC高字节
-- 测试目的：检查最大保持寄存器读取数量以及255字节响应帧的DMA发送
-
-请求帧长度：8字节
-
-请求帧：
-
-```text
-01 03 17 70 00 7D 81 84
-```
-
-预期响应帧长度：255字节
-
-预期响应帧：
-
-```text
-01 03 FA 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 08 E8
-```
-
-## 检查项
-
-- 0x0F和0x10请求的`ModbusRxFrameLength`应为255
-- 0x01和0x03正常响应的`responseLength`应为255
-- `droppedFrameCount`不应增加
-- `uartErrorCount`不应增加
-- 不应发生HardFault、DMA越界或接收停止
-- 完成255字节帧后，下一帧仍应正常通信

Document/my_document/Modbus异常码实例.md

@@ -1,81 +0,0 @@
-# Modbus异常码实例
-
-## 非法功能码
-
-- 请求：`01 02 00 00 00 01 B9 CA`
-- 请求帧长度：8字节
-- 返回帧：`01 82 01 81 60`
-- 返回帧长度：5字节
-- 解释：从站未实现功能码`0x02`，返回功能码`0x82`和异常码`0x01`，表示非法功能。
-
-## 03功能码读取非法地址
-
-- 请求：`01 03 27 10 00 01 8F 7B`
-- 请求帧长度：8字节
-- 返回帧：`01 83 02 C0 F1`
-- 返回帧长度：5字节
-- 解释：起始地址`0x2710`等于10000，超出标准保持寄存器有效地址`0～9999`，返回异常码`0x02`，表示非法数据地址。
-
-## 03功能码读取数量为0
-
-- 请求：`01 03 00 00 00 00 45 CA`
-- 请求帧长度：8字节
-- 返回帧：`01 83 03 01 31`
-- 返回帧长度：5字节
-- 解释：读取寄存器数量为0，不符合功能码要求，返回异常码`0x03`，表示非法数据值。
-
-## 05功能码写入非法线圈值
-
-- 请求：`01 05 00 00 12 34 C0 BD`
-- 请求帧长度：8字节
-- 返回帧：`01 85 03 02 91`
-- 返回帧长度：5字节
-- 解释：05功能码只允许使用`FF 00`表示ON或`00 00`表示OFF，写入值`12 34`非法，返回异常码`0x03`。
-
-## 06功能码写入非法地址
-
-- 请求：`01 06 27 10 00 01 43 7B`
-- 请求帧长度：8字节
-- 返回帧：`01 86 02 C3 A1`
-- 返回帧长度：5字节
-- 解释：写入地址`0x2710`等于10000，超出标准保持寄存器有效地址`0～9999`，返回异常码`0x02`。
-
-## 0F功能码字节数错误
-
-- 请求：`01 0F 00 00 00 09 01 01 6E 95`
-- 请求帧长度：10字节
-- 返回帧：`01 8F 03 04 31`
-- 返回帧长度：5字节
-- 解释：请求写入9个线圈时应携带2个数据字节，但帧中的字节数字段为1，返回异常码`0x03`。
-
-## 10功能码写入数量为0
-
-- 请求：`01 10 00 00 00 00 00 09 50`
-- 请求帧长度：9字节
-- 返回帧：`01 90 03 0C 01`
-- 返回帧长度：5字节
-- 解释：写入寄存器数量为0，不符合功能码要求，返回异常码`0x03`。
-
-## 48功能码读取非法大地址
-
-- 请求：`01 48 01 11 6F 00 01 CD 69`
-- 请求帧长度：9字节
-- 返回帧：`01 C8 02 F6 01`
-- 返回帧长度：5字节
-- 解释：起始地址`0x01116F`等于69999，超出扩展保持寄存器有效地址`0～69998`，返回异常码`0x02`。
-
-## 48功能码读取数量为0
-
-- 请求：`01 48 00 00 00 00 00 04 48`
-- 请求帧长度：9字节
-- 返回帧：`01 C8 03 37 C1`
-- 返回帧长度：5字节
-- 解释：读取寄存器数量为0，不符合功能码要求，返回异常码`0x03`。
-
-## 从站地址不匹配
-
-- 请求：`02 03 00 00 00 01 84 39`
-- 请求帧长度：8字节
-- 返回帧：无
-- 返回帧长度：0字节
-- 解释：当前从站地址为`0x01`，请求帧的目标从站地址为`0x02`，因此当前从站直接忽略该帧，不返回正常响应或异常响应。

Document/my_document/modbus学习文档.md

@@ -1,552 +0,0 @@
-# Modbus 学习文档
-
-## 基本概念
-
-### Modbus 基本概念
-
-Modbus 是一种工业通信协议，主要用于控制器、触摸屏、仪表、传感器和驱动器之间的数据交换。
-
-Modbus 规定了通信双方如何组织地址、功能码、数据和校验信息，但不规定设备内部必须采用什么硬件或如何存储数据。某个寄存器代表温度、速度还是报警状态，需要由设备的通信说明书确定。
-
-Modbus 具有以下特点：
-
-- 协议结构简单，容易实现。
-- 采用请求和应答方式通信。
-- 支持位数据和 16 位寄存器数据。
-- 支持串口和以太网。
-- 不同厂商的工业设备可以按照统一报文格式交换数据。
-
-在 Modbus 串口通信中，设备分为主站和从站：
-
-- 主站主动发出请求，并等待从站应答。
-- 从站接收并处理属于自己的请求，然后返回应答。
-- 从站一般不能在没有请求的情况下主动发送业务数据。
-
-### 应用场景
-
-Modbus 常见于以下工业控制场景：
-
-- PLC 与触摸屏之间交换状态和控制数据。
-- PLC 读取温度、压力、流量等仪表数据。
-- PLC 设置变频器频率并读取运行状态。
-- 上位机监控多台 PLC 或现场设备。
-- 多台从站通过 RS-485 总线连接到同一个主站。
-- 工业网关在 Modbus RTU 与 Modbus TCP 之间转换。
-
-Modbus 适合周期性读取和写入少量工业数据。它没有统一规定变量名称，因此通信前通常需要准备地址表，明确每个线圈和寄存器的用途、数据类型、读写权限及单位。
-
-### 三种通信模式
-
-#### Modbus RTU
-
-Modbus RTU 使用二进制方式传输数据，通常运行在 RS-485 或 RS-232 接口上。
-
-主要特点：
-
-- 数据紧凑，传输效率较高。
-- 使用 CRC16 校验。
-- 通过总线静默时间判断帧边界。
-- 是串口设备中最常见的 Modbus 模式。
-
-#### Modbus ASCII
-
-Modbus ASCII 把每个数据字节转换为两个 ASCII 字符发送。
-
-例如：
-
-```text
-数据字节 0x3A -> 字符 '3' 和 'A'
-```
-
-主要特点：
-
-- 报文以冒号 `:` 开始。
-- 报文以回车和换行结束。
-- 使用 LRC 校验。
-- 便于通过文本终端观察，但传输效率低于 RTU。
-
-#### Modbus TCP
-
-Modbus TCP 运行在 TCP/IP 网络上，默认使用 TCP 端口 502。
-
-主要特点：
-
-- 使用以太网通信。
-- 报文包含 MBAP 报文头。
-- TCP 已经提供传输校验，因此不再附加 RTU 的 CRC16。
-- 可以同时建立多个网络连接。
-
-#### 三种模式对比
-
-| 对比项 | Modbus RTU | Modbus ASCII | Modbus TCP |
-|---|---|---|---|
-| 常用接口 | RS-485、RS-232 | RS-485、RS-232 | 以太网 |
-| 数据形式 | 二进制 | ASCII 字符 | 二进制 |
-| 校验方式 | CRC16 | LRC | TCP/IP 校验 |
-| 帧边界 | 静默时间 | 起止字符 | MBAP 长度字段 |
-| 传输效率 | 高 | 较低 | 高 |
-
-三种模式的外部封装不同，但功能码和主要数据含义基本一致。
-
-### 广播模式与单播模式
-
-#### 单播模式
-
-主站使用从站地址 1～247访问指定从站。从站处理请求并返回应答。
-
-```text
-主站发送请求 -> 指定从站处理请求 -> 从站返回应答
-```
-
-主站可以根据应答判断本次事务是否成功。如果规定时间内没有收到应答，则可以进行超时或重试处理。
-
-#### 广播模式
-
-地址 0 是 Modbus 串口通信中的广播地址。主站向地址 0 发送请求时，所有从站都可以接收并执行。
-
-广播模式具有以下特点：
-
-- 广播只适合写操作。
-- 从站执行广播写请求后不能返回应答。
-- 广播读请求没有实际意义，应被从站忽略。
-- 主站无法确认每个从站是否执行成功。
-
-广播请求不能产生应答，是因为多个从站同时发送数据会造成总线冲突。
-
-### 事务处理流程
-
-一次 Modbus 请求和应答过程称为一个事务。
-
-#### 主站事务处理流程
-
-```text
-确定从站地址和操作内容
-        |
-生成请求数据
-        |
-添加功能码和校验信息
-        |
-发送请求帧
-        |
-启动应答超时计时
-        |
-接收从站应答
-        |
-检查地址、功能码、长度和校验
-        |
-处理正常应答或异常应答
-```
-
-主站需要处理以下情况：
-
-- 收到正确的正常应答。
-- 收到从站异常应答。
-- 等待应答超时。
-- 应答 CRC 或 LRC 错误。
-- 应答地址与请求地址不一致。
-- 应答功能码与请求功能码不匹配。
-- 应答长度或字节数错误。
-
-#### 从站事务处理流程
-
-```text
-接收请求帧
-    |
-检查帧长度和校验
-    |
-检查从站地址
-    |
-检查功能码
-    |
-检查数据地址、数量和字节数
-    |
-执行读取或写入
-    |
-生成正常应答或异常应答
-    |
-添加校验并发送
-```
-
-从站应先完成报文校验和参数检查，再修改内部数据。CRC 错误、帧不完整或单播地址不属于本机的请求通常直接丢弃。
-
-#### 超时与重试
-
-主站发送请求后，如果在规定时间内没有收到完整且正确的应答，则本次事务超时。
-
-主站可以进行有限次数重试：
-
-```text
-发送请求
-  -> 超时
-  -> 第一次重试
-  -> 仍然超时
-  -> 第二次重试
-  -> 仍然超时
-  -> 判断从站离线
-```
-
-重试次数不能无限增加，否则离线设备会长期占用通信总线。
-
-### 寄存器相关概念
-
-#### 四种数据区
-
-Modbus 定义了四个相互独立的数据区。
-
-| 数据区 | 数据宽度 | 访问权限 | 读取功能码 | 常用写入功能码 |
-|---|---:|---|---|---|
-| 线圈 Coils | 1 bit | 读/写 | 0x01 | 0x05、0x0F |
-| 离散输入 Discrete Inputs | 1 bit | 只读 | 0x02 | 无 |
-| 保持寄存器 Holding Registers | 16 bit | 读/写 | 0x03 | 0x06、0x10 |
-| 输入寄存器 Input Registers | 16 bit | 只读 | 0x04 | 无 |
-
-不同数据区相互独立，可以拥有相同的地址。例如，线圈地址 0 和保持寄存器地址 0 不冲突，因为访问它们所使用的功能码不同。
-
-#### 线圈
-
-一个线圈只保存一个二进制状态：
-
-```text
-0 = OFF
-1 = ON
-```
-
-多个线圈在报文中按位打包。请求中的第一个线圈放在第一个数据字节的最低位 bit0。
-
-#### 寄存器
-
-一个 Modbus 寄存器为 16 位，占 2 字节。
-
-- 无符号数范围：0～65535。
-- 有符号数范围：-32768～32767。
-
-Modbus 只规定寄存器宽度，不规定寄存器中的数据类型。一个实际变量可以使用一个或多个寄存器表示：
-
-- 16 位整数：占用 1 个寄存器。
-- 32 位整数：占用 2 个寄存器。
-- 32 位浮点数：占用 2 个寄存器。
-- 字符串：占用多个连续寄存器。
-
-使用多个寄存器表示一个数据时，通信双方必须约定高低字顺序。
-
-#### 逻辑编号与协议地址
-
-部分资料使用 `00001` 表示第一个线圈，使用 `40001` 表示第一个保持寄存器。这些是便于阅读的逻辑编号，不一定是报文中的实际地址。
-
-例如：
-
-```text
-逻辑编号 40001 -> 报文地址通常为 0x0000
-逻辑编号 40002 -> 报文地址通常为 0x0001
-```
-
-不同设备软件可能采用从 0 开始或从 1 开始的显示方式。通信时应以设备手册和实际发送的报文地址为准。
-
-## 数据帧格式
-
-### Modbus RTU 基本帧格式
-
-Modbus RTU 报文由以下字段组成：
-
-| 字段 | 长度 | 说明 |
-|---|---:|---|
-| 从站地址 | 1 字节 | 单播地址 1～247，广播地址 0 |
-| 功能码 | 1 字节 | 表示读取或写入操作 |
-| 数据 | 可变 | 起始地址、数量、字节数和数据值 |
-| CRC16 | 2 字节 | 低字节先发送，高字节后发送 |
-
-Modbus RTU ADU 的最大长度为 256 字节。
-
-地址、数量和寄存器值等 16 位字段采用高字节在前：
-
-```text
-数值 0x1234 -> 发送 12 34
-```
-
-CRC 在线路上采用低字节在前：
-
-```text
-CRC 计算结果 0x0A84 -> 发送 84 0A
-```
-
-#### CRC16
-
-Modbus RTU 的 CRC16 参数如下：
-
-- 初始值：`0xFFFF`。
-- 多项式：`0xA001`。
-- 计算范围：从站地址、功能码和数据字段。
-- 接收方重新计算 CRC，并与报文最后两个字节比较。
-
-CRC 不正确的报文应直接丢弃，不能返回异常应答。
-
-#### T1.5 与 T3.5
-
-Modbus RTU 通过静默时间区分报文：
-
-- T1.5：1.5 个字符的传输时间。
-- T3.5：3.5 个字符的传输时间。
-
-一帧内部的字节应连续发送。如果相邻字节间隔超过 T1.5，当前报文可能被判定为不完整。两帧之间至少保持 T3.5 的静默时间。
-
-波特率高于 19200 bit/s 时，通常建议采用：
-
-- T1.5：750 μs。
-- T3.5：1.75 ms。
-
-### 0x01 功能码
-
-功能码 `0x01` 用于读取线圈。
-
-#### 请求帧格式
-
-| 字段 | 长度 |
-|---|---:|
-| 从站地址 | 1 字节 |
-| 功能码 0x01 | 1 字节 |
-| 起始地址 | 2 字节 |
-| 线圈数量 | 2 字节 |
-| CRC | 2 字节 |
-
-请求读取从站 1 的线圈地址 0，共读取 1 个线圈：
-
-```
-01 01 00 00 00 01 FD CA
-```
-
-字段解释：
-
-```text
-01       从站地址
-01       功能码
-00 00    起始地址
-00 01    读取数量
-FD CA    CRC
-```
-
-线圈读取数量的标准范围为 1～2000。
-
-#### 应答帧格式
-
-| 字段 | 长度 |
-|---|---:|
-| 从站地址 | 1 字节 |
-| 功能码 0x01 | 1 字节 |
-| 数据字节数 | 1 字节 |
-| 线圈数据 | N 字节 |
-| CRC | 2 字节 |
-
-如果线圈地址 0 为 ON：
-
-```text
-01 01 01 01 90 48
-```
-
-线圈按最低位优先排列：
-
-```text
-数据字节 bit0 -> 请求中的第 1 个线圈
-数据字节 bit1 -> 请求中的第 2 个线圈
-...
-数据字节 bit7 -> 请求中的第 8 个线圈
-```
-
-最后一个数据字节中没有使用的高位应置 0。
-
-### 0x03 功能码
-
-功能码 `0x03` 用于读取保持寄存器。
-
-#### 请求帧格式
-
-| 字段 | 长度 |
-|---|---:|
-| 从站地址 | 1 字节 |
-| 功能码 0x03 | 1 字节 |
-| 起始地址 | 2 字节 |
-| 寄存器数量 | 2 字节 |
-| CRC | 2 字节 |
-
-请求读取从站 1 的保持寄存器地址 0，共读取 1 个寄存器：
-
-```text
-01 03 00 00 00 01 84 0A
-```
-
-保持寄存器读取数量的标准范围为 1～125。
-
-#### 应答帧格式
-
-| 字段 | 长度 |
-|---|---:|
-| 从站地址 | 1 字节 |
-| 功能码 0x03 | 1 字节 |
-| 数据字节数 | 1 字节 |
-| 寄存器数据 | N 字节 |
-| CRC | 2 字节 |
-
-假设保持寄存器地址 0 的值为 `0x1234`：
-
-```text
-01 03 02 12 34 B5 33
-```
-
-其中：
-
-```text
-02       后续数据占 2 字节
-12 34    寄存器值
-```
-
-读取多个寄存器时，数据按照寄存器地址递增顺序排列。
-
-### 0x0F 功能码
-
-功能码 `0x0F` 用于写多个线圈。
-
-#### 请求帧格式
-
-| 字段 | 长度 |
-|---|---:|
-| 从站地址 | 1 字节 |
-| 功能码 0x0F | 1 字节 |
-| 起始地址 | 2 字节 |
-| 线圈数量 | 2 字节 |
-| 数据字节数 | 1 字节 |
-| 线圈数据 | N 字节 |
-| CRC | 2 字节 |
-
-把地址 0～7 的 8 个线圈写成 `0x55`：
-
-```text
-01 0F 00 00 00 08 01 55 3E AA
-```
-
-字段解释：
-
-```text
-01       从站地址
-0F       功能码
-00 00    起始地址
-00 08    写入 8 个线圈
-01       数据字节数
-55       线圈数据
-3E AA    CRC
-```
-
-线圈写入数量的标准范围为 1～1968。
-
-数据字节数的计算方法：
-
-```text
-数据字节数 = (线圈数量 + 7) / 8，采用整数除法
-```
-
-#### 应答帧格式
-
-正常应答回显起始地址和实际写入数量：
-
-| 字段 | 长度 |
-|---|---:|
-| 从站地址 | 1 字节 |
-| 功能码 0x0F | 1 字节 |
-| 起始地址 | 2 字节 |
-| 写入数量 | 2 字节 |
-| CRC | 2 字节 |
-
-应答示例：
-
-```text
-01 0F 00 00 00 08 54 0D
-```
-
-### 0x10 功能码
-
-功能码 `0x10` 用于写多个保持寄存器。
-
-#### 请求帧格式
-
-| 字段 | 长度 |
-|---|---:|
-| 从站地址 | 1 字节 |
-| 功能码 0x10 | 1 字节 |
-| 起始地址 | 2 字节 |
-| 寄存器数量 | 2 字节 |
-| 数据字节数 | 1 字节 |
-| 寄存器数据 | N 字节 |
-| CRC | 2 字节 |
-
-从地址 10 开始写入两个寄存器，数据分别为 `0x1234` 和 `0x5678`：
-
-```text
-01 10 00 0A 00 02 04 12 34 56 78 08 E4
-```
-
-字段解释：
-
-```text
-01          从站地址
-10          功能码
-00 0A       起始地址
-00 02       写入 2 个寄存器
-04          数据字节数
-12 34       第一个寄存器的数据
-56 78       第二个寄存器的数据
-08 E4       CRC
-```
-
-寄存器写入数量的标准范围为 1～123，数据字节数必须等于寄存器数量乘以 2。
-
-#### 应答帧格式
-
-正常应答回显起始地址和实际写入数量：
-
-| 字段 | 长度 |
-|---|---:|
-| 从站地址 | 1 字节 |
-| 功能码 0x10 | 1 字节 |
-| 起始地址 | 2 字节 |
-| 写入数量 | 2 字节 |
-| CRC | 2 字节 |
-
-应答示例：
-
-```text
-01 10 00 0A 00 02 61 CA
-```
-
-### 异常应答帧
-
-当请求报文校验正确，但从站无法执行请求时，从站可以返回异常应答。
-
-异常功能码等于原功能码加 `0x80`：
-
-```text
-0x01 -> 0x81
-0x03 -> 0x83
-0x0F -> 0x8F
-0x10 -> 0x90
-```
-
-异常应答格式：
-
-| 字段 | 长度 |
-|---|---:|
-| 从站地址 | 1 字节 |
-| 异常功能码 | 1 字节 |
-| 异常码 | 1 字节 |
-| CRC | 2 字节 |
-
-常见异常码：
-
-| 异常码 | 名称 | 含义 |
-|---:|---|---|
-| 0x01 | 非法功能 | 从站不支持该功能码 |
-| 0x02 | 非法数据地址 | 请求地址不存在或访问范围越界 |
-| 0x03 | 非法数据值 | 数量、字节数或数据值不合法 |
-
-例如，从站 1 对 0x03 请求返回非法数据地址：
-
-```text
-01 83 02 C0 F1
-```

HostComputer/ModbusTimingTester.spec

@@ -0,0 +1,38 @@
+# -*- mode: python ; coding: utf-8 -*-
+
+
+a = Analysis(
+    ['modbus_timing_tester.py'],
+    pathex=[],
+    binaries=[],
+    datas=[],
+    hiddenimports=[],
+    hookspath=[],
+    hooksconfig={},
+    runtime_hooks=[],
+    excludes=[],
+    noarchive=False,
+    optimize=0,
+)
+pyz = PYZ(a.pure)
+
+exe = EXE(
+    pyz,
+    a.scripts,
+    a.binaries,
+    a.datas,
+    [],
+    name='ModbusTimingTester',
+    debug=False,
+    bootloader_ignore_signals=False,
+    strip=False,
+    upx=True,
+    upx_exclude=[],
+    runtime_tmpdir=None,
+    console=False,
+    disable_windowed_traceback=False,
+    argv_emulation=False,
+    target_arch=None,
+    codesign_identity=None,
+    entitlements_file=None,
+)

HostComputer/ModbusTimingTester_3Baud.spec

@@ -0,0 +1,38 @@
+# -*- mode: python ; coding: utf-8 -*-
+
+
+a = Analysis(
+    ['modbus_timing_tester.py'],
+    pathex=[],
+    binaries=[],
+    datas=[],
+    hiddenimports=[],
+    hookspath=[],
+    hooksconfig={},
+    runtime_hooks=[],
+    excludes=[],
+    noarchive=False,
+    optimize=0,
+)
+pyz = PYZ(a.pure)
+
+exe = EXE(
+    pyz,
+    a.scripts,
+    a.binaries,
+    a.datas,
+    [],
+    name='ModbusTimingTester_3Baud',
+    debug=False,
+    bootloader_ignore_signals=False,
+    strip=False,
+    upx=True,
+    upx_exclude=[],
+    runtime_tmpdir=None,
+    console=False,
+    disable_windowed_traceback=False,
+    argv_emulation=False,
+    target_arch=None,
+    codesign_identity=None,
+    entitlements_file=None,
+)

HostComputer/README.md

@@ -0,0 +1,37 @@
+# Modbus RTU T1.5/T3.5测试上位机
+
+## 直接运行EXE
+
+不需要安装Python，直接双击`dist/ModbusTimingTester_3Baud.exe`即可运行。
+
+## 运行方法
+
+1. 将USB转RS-485模块连接到电脑和STM32从站。
+2. 将STM32串口设置为9600、19200或115200，采用8位数据、偶校验、1位停止位。
+3. 双击`run.bat`。
+4. 选择USB转RS-485模块对应的COM口和与STM32一致的波特率。
+5. 输入从站地址、起始线圈地址和读取数量后执行测试。
+
+软件自动生成0x01请求帧并添加Modbus CRC。数值输入支持十进制和`0x`开头的十六进制。
+
+界面中输入的是期望的RS-485线路静默时间。程序以每次`write()`开始时刻为基准，将下一次`write()`安排在“当前开始时刻+1146us字符时间+目标静默时间”。这种方式会测量并自动扣除Python循环以及`write+flush`已经消耗的时间。例如输入1833us时，目标头到头时间为2979us，估算线路静默时间为“实测头到头时间-1146us”。
+
+## 9600、8E1对应时间
+
+- 一个字符约为1146us。
+- T1.2约为1375us，理论上仍是一帧。
+- T1.5约为1719us。
+- T3.5约为4010us。
+- 软件使用2865us测试T1.5和T3.5之间的无效帧。
+- 软件使用5000us测试超过T3.5后的残帧。
+
+## 预期结果
+
+- 正常连续帧：收到正常0x01响应。
+- T1.2：理论上收到正常0x01响应。
+- T1.5～T3.5：从站丢弃无效帧，不响应。
+- 超过T3.5：各字节成为残帧，不响应。
+
+## 精度说明
+
+程序采用高精度计数器按绝对时刻调度，并把可测量的Python循环、`write()`和`flush()`耗时纳入计算。但Windows内核、USB驱动和USB转RS-485芯片内部仍可能缓存或合并字节，界面中的线路静默时间仍是估算值。正式验证时应使用逻辑分析仪测量线路上的字节间隔。

HostComputer/build/ModbusTimingTester/PYZ-00.toc

@@ -0,0 +1,158 @@
+('F:\\Xinje_Modbus_IAR\\TrainCamp_yuwenhao_modbus\\HostComputer\\build\\ModbusTimingTester\\PYZ-00.pyz',
+ [('__future__', 'D:\\anaconda3\\lib\\__future__.py', 'PYMODULE'),
+  ('_compat_pickle', 'D:\\anaconda3\\lib\\_compat_pickle.py', 'PYMODULE'),
+  ('_compression', 'D:\\anaconda3\\lib\\_compression.py', 'PYMODULE'),
+  ('_py_abc', 'D:\\anaconda3\\lib\\_py_abc.py', 'PYMODULE'),
+  ('_pydecimal', 'D:\\anaconda3\\lib\\_pydecimal.py', 'PYMODULE'),
+  ('_strptime', 'D:\\anaconda3\\lib\\_strptime.py', 'PYMODULE'),
+  ('_threading_local', 'D:\\anaconda3\\lib\\_threading_local.py', 'PYMODULE'),
+  ('argparse', 'D:\\anaconda3\\lib\\argparse.py', 'PYMODULE'),
+  ('base64', 'D:\\anaconda3\\lib\\base64.py', 'PYMODULE'),
+  ('bisect', 'D:\\anaconda3\\lib\\bisect.py', 'PYMODULE'),
+  ('bz2', 'D:\\anaconda3\\lib\\bz2.py', 'PYMODULE'),
+  ('calendar', 'D:\\anaconda3\\lib\\calendar.py', 'PYMODULE'),
+  ('configparser', 'D:\\anaconda3\\lib\\configparser.py', 'PYMODULE'),
+  ('contextlib', 'D:\\anaconda3\\lib\\contextlib.py', 'PYMODULE'),
+  ('contextvars', 'D:\\anaconda3\\lib\\contextvars.py', 'PYMODULE'),
+  ('copy', 'D:\\anaconda3\\lib\\copy.py', 'PYMODULE'),
+  ('csv', 'D:\\anaconda3\\lib\\csv.py', 'PYMODULE'),
+  ('ctypes', 'D:\\anaconda3\\lib\\ctypes\\__init__.py', 'PYMODULE'),
+  ('ctypes._endian', 'D:\\anaconda3\\lib\\ctypes\\_endian.py', 'PYMODULE'),
+  ('ctypes.wintypes', 'D:\\anaconda3\\lib\\ctypes\\wintypes.py', 'PYMODULE'),
+  ('datetime', 'D:\\anaconda3\\lib\\datetime.py', 'PYMODULE'),
+  ('decimal', 'D:\\anaconda3\\lib\\decimal.py', 'PYMODULE'),
+  ('email', 'D:\\anaconda3\\lib\\email\\__init__.py', 'PYMODULE'),
+  ('email._encoded_words',
+   'D:\\anaconda3\\lib\\email\\_encoded_words.py',
+   'PYMODULE'),
+  ('email._header_value_parser',
+   'D:\\anaconda3\\lib\\email\\_header_value_parser.py',
+   'PYMODULE'),
+  ('email._parseaddr', 'D:\\anaconda3\\lib\\email\\_parseaddr.py', 'PYMODULE'),
+  ('email._policybase',
+   'D:\\anaconda3\\lib\\email\\_policybase.py',
+   'PYMODULE'),
+  ('email.base64mime', 'D:\\anaconda3\\lib\\email\\base64mime.py', 'PYMODULE'),
+  ('email.charset', 'D:\\anaconda3\\lib\\email\\charset.py', 'PYMODULE'),
+  ('email.contentmanager',
+   'D:\\anaconda3\\lib\\email\\contentmanager.py',
+   'PYMODULE'),
+  ('email.encoders', 'D:\\anaconda3\\lib\\email\\encoders.py', 'PYMODULE'),
+  ('email.errors', 'D:\\anaconda3\\lib\\email\\errors.py', 'PYMODULE'),
+  ('email.feedparser', 'D:\\anaconda3\\lib\\email\\feedparser.py', 'PYMODULE'),
+  ('email.generator', 'D:\\anaconda3\\lib\\email\\generator.py', 'PYMODULE'),
+  ('email.header', 'D:\\anaconda3\\lib\\email\\header.py', 'PYMODULE'),
+  ('email.headerregistry',
+   'D:\\anaconda3\\lib\\email\\headerregistry.py',
+   'PYMODULE'),
+  ('email.iterators', 'D:\\anaconda3\\lib\\email\\iterators.py', 'PYMODULE'),
+  ('email.message', 'D:\\anaconda3\\lib\\email\\message.py', 'PYMODULE'),
+  ('email.parser', 'D:\\anaconda3\\lib\\email\\parser.py', 'PYMODULE'),
+  ('email.policy', 'D:\\anaconda3\\lib\\email\\policy.py', 'PYMODULE'),
+  ('email.quoprimime', 'D:\\anaconda3\\lib\\email\\quoprimime.py', 'PYMODULE'),
+  ('email.utils', 'D:\\anaconda3\\lib\\email\\utils.py', 'PYMODULE'),
+  ('fnmatch', 'D:\\anaconda3\\lib\\fnmatch.py', 'PYMODULE'),
+  ('fractions', 'D:\\anaconda3\\lib\\fractions.py', 'PYMODULE'),
+  ('getopt', 'D:\\anaconda3\\lib\\getopt.py', 'PYMODULE'),
+  ('gettext', 'D:\\anaconda3\\lib\\gettext.py', 'PYMODULE'),
+  ('glob', 'D:\\anaconda3\\lib\\glob.py', 'PYMODULE'),
+  ('gzip', 'D:\\anaconda3\\lib\\gzip.py', 'PYMODULE'),
+  ('hashlib', 'D:\\anaconda3\\lib\\hashlib.py', 'PYMODULE'),
+  ('importlib', 'D:\\anaconda3\\lib\\importlib\\__init__.py', 'PYMODULE'),
+  ('importlib._bootstrap',
+   'D:\\anaconda3\\lib\\importlib\\_bootstrap.py',
+   'PYMODULE'),
+  ('importlib._bootstrap_external',
+   'D:\\anaconda3\\lib\\importlib\\_bootstrap_external.py',
+   'PYMODULE'),
+  ('importlib.abc', 'D:\\anaconda3\\lib\\importlib\\abc.py', 'PYMODULE'),
+  ('importlib.machinery',
+   'D:\\anaconda3\\lib\\importlib\\machinery.py',
+   'PYMODULE'),
+  ('importlib.metadata',
+   'D:\\anaconda3\\lib\\importlib\\metadata.py',
+   'PYMODULE'),
+  ('importlib.util', 'D:\\anaconda3\\lib\\importlib\\util.py', 'PYMODULE'),
+  ('logging', 'D:\\anaconda3\\lib\\logging\\__init__.py', 'PYMODULE'),
+  ('lzma', 'D:\\anaconda3\\lib\\lzma.py', 'PYMODULE'),
+  ('numbers', 'D:\\anaconda3\\lib\\numbers.py', 'PYMODULE'),
+  ('optparse', 'D:\\anaconda3\\lib\\optparse.py', 'PYMODULE'),
+  ('pathlib', 'D:\\anaconda3\\lib\\pathlib.py', 'PYMODULE'),
+  ('pickle', 'D:\\anaconda3\\lib\\pickle.py', 'PYMODULE'),
+  ('pprint', 'D:\\anaconda3\\lib\\pprint.py', 'PYMODULE'),
+  ('py_compile', 'D:\\anaconda3\\lib\\py_compile.py', 'PYMODULE'),
+  ('queue', 'D:\\anaconda3\\lib\\queue.py', 'PYMODULE'),
+  ('quopri', 'D:\\anaconda3\\lib\\quopri.py', 'PYMODULE'),
+  ('random', 'D:\\anaconda3\\lib\\random.py', 'PYMODULE'),
+  ('selectors', 'D:\\anaconda3\\lib\\selectors.py', 'PYMODULE'),
+  ('serial',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\__init__.py',
+   'PYMODULE'),
+  ('serial.serialcli',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\serialcli.py',
+   'PYMODULE'),
+  ('serial.serialjava',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\serialjava.py',
+   'PYMODULE'),
+  ('serial.serialposix',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\serialposix.py',
+   'PYMODULE'),
+  ('serial.serialutil',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\serialutil.py',
+   'PYMODULE'),
+  ('serial.serialwin32',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\serialwin32.py',
+   'PYMODULE'),
+  ('serial.tools',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\tools\\__init__.py',
+   'PYMODULE'),
+  ('serial.tools.list_ports',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\tools\\list_ports.py',
+   'PYMODULE'),
+  ('serial.tools.list_ports_common',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\tools\\list_ports_common.py',
+   'PYMODULE'),
+  ('serial.tools.list_ports_linux',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\tools\\list_ports_linux.py',
+   'PYMODULE'),
+  ('serial.tools.list_ports_osx',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\tools\\list_ports_osx.py',
+   'PYMODULE'),
+  ('serial.tools.list_ports_posix',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\tools\\list_ports_posix.py',
+   'PYMODULE'),
+  ('serial.tools.list_ports_windows',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\tools\\list_ports_windows.py',
+   'PYMODULE'),
+  ('serial.win32',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\win32.py',
+   'PYMODULE'),
+  ('shutil', 'D:\\anaconda3\\lib\\shutil.py', 'PYMODULE'),
+  ('signal', 'D:\\anaconda3\\lib\\signal.py', 'PYMODULE'),
+  ('socket', 'D:\\anaconda3\\lib\\socket.py', 'PYMODULE'),
+  ('statistics', 'D:\\anaconda3\\lib\\statistics.py', 'PYMODULE'),
+  ('string', 'D:\\anaconda3\\lib\\string.py', 'PYMODULE'),
+  ('stringprep', 'D:\\anaconda3\\lib\\stringprep.py', 'PYMODULE'),
+  ('subprocess', 'D:\\anaconda3\\lib\\subprocess.py', 'PYMODULE'),
+  ('tarfile', 'D:\\anaconda3\\lib\\tarfile.py', 'PYMODULE'),
+  ('textwrap', 'D:\\anaconda3\\lib\\textwrap.py', 'PYMODULE'),
+  ('threading', 'D:\\anaconda3\\lib\\threading.py', 'PYMODULE'),
+  ('tkinter', 'D:\\anaconda3\\lib\\tkinter\\__init__.py', 'PYMODULE'),
+  ('tkinter.commondialog',
+   'D:\\anaconda3\\lib\\tkinter\\commondialog.py',
+   'PYMODULE'),
+  ('tkinter.constants',
+   'D:\\anaconda3\\lib\\tkinter\\constants.py',
+   'PYMODULE'),
+  ('tkinter.messagebox',
+   'D:\\anaconda3\\lib\\tkinter\\messagebox.py',
+   'PYMODULE'),
+  ('tkinter.ttk', 'D:\\anaconda3\\lib\\tkinter\\ttk.py', 'PYMODULE'),
+  ('token', 'D:\\anaconda3\\lib\\token.py', 'PYMODULE'),
+  ('tokenize', 'D:\\anaconda3\\lib\\tokenize.py', 'PYMODULE'),
+  ('tracemalloc', 'D:\\anaconda3\\lib\\tracemalloc.py', 'PYMODULE'),
+  ('typing', 'D:\\anaconda3\\lib\\typing.py', 'PYMODULE'),
+  ('urllib', 'D:\\anaconda3\\lib\\urllib\\__init__.py', 'PYMODULE'),
+  ('urllib.parse', 'D:\\anaconda3\\lib\\urllib\\parse.py', 'PYMODULE'),
+  ('uu', 'D:\\anaconda3\\lib\\uu.py', 'PYMODULE'),
+  ('zipfile', 'D:\\anaconda3\\lib\\zipfile.py', 'PYMODULE')])

HostComputer/build/ModbusTimingTester/warn-ModbusTimingTester.txt

@@ -0,0 +1,30 @@
+
+This file lists modules PyInstaller was not able to find. This does not
+necessarily mean these modules are required for running your program. Both
+Python's standard library and 3rd-party Python packages often conditionally
+import optional modules, some of which may be available only on certain
+platforms.
+
+Types of import:
+* top-level: imported at the top-level - look at these first
+* conditional: imported within an if-statement
+* delayed: imported within a function
+* optional: imported within a try-except-statement
+
+IMPORTANT: Do NOT post this list to the issue-tracker. Use it as a basis for
+            tracking down the missing module yourself. Thanks!
+
+missing module named pwd - imported by posixpath (delayed, conditional), subprocess (optional), shutil (optional), tarfile (optional), pathlib (delayed, conditional, optional)
+missing module named 'org.python' - imported by copy (optional)
+missing module named _posixsubprocess - imported by subprocess (optional)
+missing module named grp - imported by subprocess (optional), shutil (optional), tarfile (optional), pathlib (delayed, optional)
+missing module named posix - imported by os (conditional, optional), shutil (conditional), importlib._bootstrap_external (conditional)
+missing module named resource - imported by posix (top-level)
+missing module named org - imported by pickle (optional)
+missing module named termios - imported by serial.serialposix (top-level)
+missing module named fcntl - imported by serial.serialposix (top-level)
+missing module named 'System.IO' - imported by serial.serialcli (top-level)
+missing module named System - imported by serial.serialcli (top-level)
+missing module named pep517 - imported by importlib.metadata (delayed)
+missing module named _frozen_importlib_external - imported by importlib._bootstrap (delayed), importlib (optional), importlib.abc (optional)
+excluded module named _frozen_importlib - imported by importlib (optional), importlib.abc (optional)

HostComputer/build/ModbusTimingTester_3Baud/PYZ-00.toc

@@ -0,0 +1,158 @@
+('F:\\Xinje_Modbus_IAR\\TrainCamp_yuwenhao_modbus\\HostComputer\\build\\ModbusTimingTester_3Baud\\PYZ-00.pyz',
+ [('__future__', 'D:\\anaconda3\\lib\\__future__.py', 'PYMODULE'),
+  ('_compat_pickle', 'D:\\anaconda3\\lib\\_compat_pickle.py', 'PYMODULE'),
+  ('_compression', 'D:\\anaconda3\\lib\\_compression.py', 'PYMODULE'),
+  ('_py_abc', 'D:\\anaconda3\\lib\\_py_abc.py', 'PYMODULE'),
+  ('_pydecimal', 'D:\\anaconda3\\lib\\_pydecimal.py', 'PYMODULE'),
+  ('_strptime', 'D:\\anaconda3\\lib\\_strptime.py', 'PYMODULE'),
+  ('_threading_local', 'D:\\anaconda3\\lib\\_threading_local.py', 'PYMODULE'),
+  ('argparse', 'D:\\anaconda3\\lib\\argparse.py', 'PYMODULE'),
+  ('base64', 'D:\\anaconda3\\lib\\base64.py', 'PYMODULE'),
+  ('bisect', 'D:\\anaconda3\\lib\\bisect.py', 'PYMODULE'),
+  ('bz2', 'D:\\anaconda3\\lib\\bz2.py', 'PYMODULE'),
+  ('calendar', 'D:\\anaconda3\\lib\\calendar.py', 'PYMODULE'),
+  ('configparser', 'D:\\anaconda3\\lib\\configparser.py', 'PYMODULE'),
+  ('contextlib', 'D:\\anaconda3\\lib\\contextlib.py', 'PYMODULE'),
+  ('contextvars', 'D:\\anaconda3\\lib\\contextvars.py', 'PYMODULE'),
+  ('copy', 'D:\\anaconda3\\lib\\copy.py', 'PYMODULE'),
+  ('csv', 'D:\\anaconda3\\lib\\csv.py', 'PYMODULE'),
+  ('ctypes', 'D:\\anaconda3\\lib\\ctypes\\__init__.py', 'PYMODULE'),
+  ('ctypes._endian', 'D:\\anaconda3\\lib\\ctypes\\_endian.py', 'PYMODULE'),
+  ('ctypes.wintypes', 'D:\\anaconda3\\lib\\ctypes\\wintypes.py', 'PYMODULE'),
+  ('datetime', 'D:\\anaconda3\\lib\\datetime.py', 'PYMODULE'),
+  ('decimal', 'D:\\anaconda3\\lib\\decimal.py', 'PYMODULE'),
+  ('email', 'D:\\anaconda3\\lib\\email\\__init__.py', 'PYMODULE'),
+  ('email._encoded_words',
+   'D:\\anaconda3\\lib\\email\\_encoded_words.py',
+   'PYMODULE'),
+  ('email._header_value_parser',
+   'D:\\anaconda3\\lib\\email\\_header_value_parser.py',
+   'PYMODULE'),
+  ('email._parseaddr', 'D:\\anaconda3\\lib\\email\\_parseaddr.py', 'PYMODULE'),
+  ('email._policybase',
+   'D:\\anaconda3\\lib\\email\\_policybase.py',
+   'PYMODULE'),
+  ('email.base64mime', 'D:\\anaconda3\\lib\\email\\base64mime.py', 'PYMODULE'),
+  ('email.charset', 'D:\\anaconda3\\lib\\email\\charset.py', 'PYMODULE'),
+  ('email.contentmanager',
+   'D:\\anaconda3\\lib\\email\\contentmanager.py',
+   'PYMODULE'),
+  ('email.encoders', 'D:\\anaconda3\\lib\\email\\encoders.py', 'PYMODULE'),
+  ('email.errors', 'D:\\anaconda3\\lib\\email\\errors.py', 'PYMODULE'),
+  ('email.feedparser', 'D:\\anaconda3\\lib\\email\\feedparser.py', 'PYMODULE'),
+  ('email.generator', 'D:\\anaconda3\\lib\\email\\generator.py', 'PYMODULE'),
+  ('email.header', 'D:\\anaconda3\\lib\\email\\header.py', 'PYMODULE'),
+  ('email.headerregistry',
+   'D:\\anaconda3\\lib\\email\\headerregistry.py',
+   'PYMODULE'),
+  ('email.iterators', 'D:\\anaconda3\\lib\\email\\iterators.py', 'PYMODULE'),
+  ('email.message', 'D:\\anaconda3\\lib\\email\\message.py', 'PYMODULE'),
+  ('email.parser', 'D:\\anaconda3\\lib\\email\\parser.py', 'PYMODULE'),
+  ('email.policy', 'D:\\anaconda3\\lib\\email\\policy.py', 'PYMODULE'),
+  ('email.quoprimime', 'D:\\anaconda3\\lib\\email\\quoprimime.py', 'PYMODULE'),
+  ('email.utils', 'D:\\anaconda3\\lib\\email\\utils.py', 'PYMODULE'),
+  ('fnmatch', 'D:\\anaconda3\\lib\\fnmatch.py', 'PYMODULE'),
+  ('fractions', 'D:\\anaconda3\\lib\\fractions.py', 'PYMODULE'),
+  ('getopt', 'D:\\anaconda3\\lib\\getopt.py', 'PYMODULE'),
+  ('gettext', 'D:\\anaconda3\\lib\\gettext.py', 'PYMODULE'),
+  ('glob', 'D:\\anaconda3\\lib\\glob.py', 'PYMODULE'),
+  ('gzip', 'D:\\anaconda3\\lib\\gzip.py', 'PYMODULE'),
+  ('hashlib', 'D:\\anaconda3\\lib\\hashlib.py', 'PYMODULE'),
+  ('importlib', 'D:\\anaconda3\\lib\\importlib\\__init__.py', 'PYMODULE'),
+  ('importlib._bootstrap',
+   'D:\\anaconda3\\lib\\importlib\\_bootstrap.py',
+   'PYMODULE'),
+  ('importlib._bootstrap_external',
+   'D:\\anaconda3\\lib\\importlib\\_bootstrap_external.py',
+   'PYMODULE'),
+  ('importlib.abc', 'D:\\anaconda3\\lib\\importlib\\abc.py', 'PYMODULE'),
+  ('importlib.machinery',
+   'D:\\anaconda3\\lib\\importlib\\machinery.py',
+   'PYMODULE'),
+  ('importlib.metadata',
+   'D:\\anaconda3\\lib\\importlib\\metadata.py',
+   'PYMODULE'),
+  ('importlib.util', 'D:\\anaconda3\\lib\\importlib\\util.py', 'PYMODULE'),
+  ('logging', 'D:\\anaconda3\\lib\\logging\\__init__.py', 'PYMODULE'),
+  ('lzma', 'D:\\anaconda3\\lib\\lzma.py', 'PYMODULE'),
+  ('numbers', 'D:\\anaconda3\\lib\\numbers.py', 'PYMODULE'),
+  ('optparse', 'D:\\anaconda3\\lib\\optparse.py', 'PYMODULE'),
+  ('pathlib', 'D:\\anaconda3\\lib\\pathlib.py', 'PYMODULE'),
+  ('pickle', 'D:\\anaconda3\\lib\\pickle.py', 'PYMODULE'),
+  ('pprint', 'D:\\anaconda3\\lib\\pprint.py', 'PYMODULE'),
+  ('py_compile', 'D:\\anaconda3\\lib\\py_compile.py', 'PYMODULE'),
+  ('queue', 'D:\\anaconda3\\lib\\queue.py', 'PYMODULE'),
+  ('quopri', 'D:\\anaconda3\\lib\\quopri.py', 'PYMODULE'),
+  ('random', 'D:\\anaconda3\\lib\\random.py', 'PYMODULE'),
+  ('selectors', 'D:\\anaconda3\\lib\\selectors.py', 'PYMODULE'),
+  ('serial',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\__init__.py',
+   'PYMODULE'),
+  ('serial.serialcli',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\serialcli.py',
+   'PYMODULE'),
+  ('serial.serialjava',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\serialjava.py',
+   'PYMODULE'),
+  ('serial.serialposix',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\serialposix.py',
+   'PYMODULE'),
+  ('serial.serialutil',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\serialutil.py',
+   'PYMODULE'),
+  ('serial.serialwin32',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\serialwin32.py',
+   'PYMODULE'),
+  ('serial.tools',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\tools\\__init__.py',
+   'PYMODULE'),
+  ('serial.tools.list_ports',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\tools\\list_ports.py',
+   'PYMODULE'),
+  ('serial.tools.list_ports_common',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\tools\\list_ports_common.py',
+   'PYMODULE'),
+  ('serial.tools.list_ports_linux',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\tools\\list_ports_linux.py',
+   'PYMODULE'),
+  ('serial.tools.list_ports_osx',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\tools\\list_ports_osx.py',
+   'PYMODULE'),
+  ('serial.tools.list_ports_posix',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\tools\\list_ports_posix.py',
+   'PYMODULE'),
+  ('serial.tools.list_ports_windows',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\tools\\list_ports_windows.py',
+   'PYMODULE'),
+  ('serial.win32',
+   'D:\\anaconda3\\lib\\site-packages\\serial\\win32.py',
+   'PYMODULE'),
+  ('shutil', 'D:\\anaconda3\\lib\\shutil.py', 'PYMODULE'),
+  ('signal', 'D:\\anaconda3\\lib\\signal.py', 'PYMODULE'),
+  ('socket', 'D:\\anaconda3\\lib\\socket.py', 'PYMODULE'),
+  ('statistics', 'D:\\anaconda3\\lib\\statistics.py', 'PYMODULE'),
+  ('string', 'D:\\anaconda3\\lib\\string.py', 'PYMODULE'),
+  ('stringprep', 'D:\\anaconda3\\lib\\stringprep.py', 'PYMODULE'),
+  ('subprocess', 'D:\\anaconda3\\lib\\subprocess.py', 'PYMODULE'),
+  ('tarfile', 'D:\\anaconda3\\lib\\tarfile.py', 'PYMODULE'),
+  ('textwrap', 'D:\\anaconda3\\lib\\textwrap.py', 'PYMODULE'),
+  ('threading', 'D:\\anaconda3\\lib\\threading.py', 'PYMODULE'),
+  ('tkinter', 'D:\\anaconda3\\lib\\tkinter\\__init__.py', 'PYMODULE'),
+  ('tkinter.commondialog',
+   'D:\\anaconda3\\lib\\tkinter\\commondialog.py',
+   'PYMODULE'),
+  ('tkinter.constants',
+   'D:\\anaconda3\\lib\\tkinter\\constants.py',
+   'PYMODULE'),
+  ('tkinter.messagebox',
+   'D:\\anaconda3\\lib\\tkinter\\messagebox.py',
+   'PYMODULE'),
+  ('tkinter.ttk', 'D:\\anaconda3\\lib\\tkinter\\ttk.py', 'PYMODULE'),
+  ('token', 'D:\\anaconda3\\lib\\token.py', 'PYMODULE'),
+  ('tokenize', 'D:\\anaconda3\\lib\\tokenize.py', 'PYMODULE'),
+  ('tracemalloc', 'D:\\anaconda3\\lib\\tracemalloc.py', 'PYMODULE'),
+  ('typing', 'D:\\anaconda3\\lib\\typing.py', 'PYMODULE'),
+  ('urllib', 'D:\\anaconda3\\lib\\urllib\\__init__.py', 'PYMODULE'),
+  ('urllib.parse', 'D:\\anaconda3\\lib\\urllib\\parse.py', 'PYMODULE'),
+  ('uu', 'D:\\anaconda3\\lib\\uu.py', 'PYMODULE'),
+  ('zipfile', 'D:\\anaconda3\\lib\\zipfile.py', 'PYMODULE')])

HostComputer/build/ModbusTimingTester_3Baud/warn-ModbusTimingTester_3Baud.txt

@@ -0,0 +1,30 @@
+
+This file lists modules PyInstaller was not able to find. This does not
+necessarily mean these modules are required for running your program. Both
+Python's standard library and 3rd-party Python packages often conditionally
+import optional modules, some of which may be available only on certain
+platforms.
+
+Types of import:
+* top-level: imported at the top-level - look at these first
+* conditional: imported within an if-statement
+* delayed: imported within a function
+* optional: imported within a try-except-statement
+
+IMPORTANT: Do NOT post this list to the issue-tracker. Use it as a basis for
+            tracking down the missing module yourself. Thanks!
+
+missing module named pwd - imported by posixpath (delayed, conditional), shutil (optional), tarfile (optional), pathlib (delayed, conditional, optional), subprocess (optional)
+missing module named org - imported by copy (optional)
+missing module named _posixsubprocess - imported by subprocess (optional)
+missing module named grp - imported by shutil (optional), tarfile (optional), pathlib (delayed, optional), subprocess (optional)
+missing module named posix - imported by os (conditional, optional), shutil (conditional), importlib._bootstrap_external (conditional)
+missing module named resource - imported by posix (top-level)
+missing module named 'org.python' - imported by pickle (optional)
+missing module named termios - imported by serial.serialposix (top-level)
+missing module named fcntl - imported by serial.serialposix (top-level)
+missing module named 'System.IO' - imported by serial.serialcli (top-level)
+missing module named System - imported by serial.serialcli (top-level)
+missing module named pep517 - imported by importlib.metadata (delayed)
+missing module named _frozen_importlib_external - imported by importlib._bootstrap (delayed), importlib (optional), importlib.abc (optional)
+excluded module named _frozen_importlib - imported by importlib (optional), importlib.abc (optional)

HostComputer/modbus_timing_tester.py

@@ -0,0 +1,491 @@
+"""Modbus RTU T1.5/T3.5 test tool for the STM32 slave project."""
+
+import argparse
+import queue
+import threading
+import time
+import tkinter as tk
+from tkinter import messagebox, ttk
+
+import serial
+from serial.tools import list_ports
+
+
+BAUD_RATES = (9600, 19200, 115200)
+BITS_PER_CHARACTER = 11
+NEW_FRAME_GAP_US = 5000
+
+
+def calculate_timing(baud_rate):
+    """Return character, T1.2, T1.5 and T3.5 times in microseconds."""
+    character_us = round(BITS_PER_CHARACTER * 1_000_000 / baud_rate)
+    t12_us = round(character_us * 1.2)
+
+    if baud_rate > 19200:
+        t15_us = 750
+        t35_us = 1750
+    else:
+        t15_us = round(character_us * 1.5)
+        t35_us = round(character_us * 3.5)
+
+    invalid_gap_us = round((t15_us + t35_us) / 2)
+    return character_us, t12_us, t15_us, t35_us, invalid_gap_us
+
+
+def modbus_crc(data):
+    """Return the Modbus RTU CRC-16 value."""
+    crc = 0xFFFF
+
+    for value in data:
+        crc ^= value
+
+        for _ in range(8):
+            if crc & 1:
+                crc = (crc >> 1) ^ 0xA001
+            else:
+                crc >>= 1
+
+    return crc
+
+
+def build_read_coils_request(slave, address, quantity):
+    """Build an 0x01 Read Coils RTU request."""
+    if not 1 <= slave <= 247:
+        raise ValueError("从站地址必须为1～247")
+    if not 0 <= address <= 0xFFFF:
+        raise ValueError("线圈地址必须为0～65535")
+    if not 1 <= quantity <= 2000:
+        raise ValueError("线圈数量必须为1～2000")
+    if address + quantity > 0x10000:
+        raise ValueError("地址与数量之和超过65536")
+
+    frame = bytearray(
+        (
+            slave,
+            0x01,
+            address >> 8,
+            address & 0xFF,
+            quantity >> 8,
+            quantity & 0xFF,
+        )
+    )
+    crc = modbus_crc(frame)
+    frame.extend((crc & 0xFF, crc >> 8))
+    return bytes(frame)
+
+
+def send_request(
+    port_name, frame, gap_us, timeout_ms, baud_rate, character_us
+):
+    """Send one RTU request and return received bytes and host timing data."""
+    write_starts = []
+    write_costs = []
+
+    with serial.Serial(
+        port=port_name,
+        baudrate=baud_rate,
+        bytesize=serial.EIGHTBITS,
+        parity=serial.PARITY_EVEN,
+        stopbits=serial.STOPBITS_ONE,
+        timeout=0,
+        write_timeout=1,
+    ) as port:
+        port.reset_input_buffer()
+        port.reset_output_buffer()
+
+        if gap_us is None:
+            port.write(frame)
+            port.flush()
+        else:
+            for index, value in enumerate(frame):
+                write_start = time.perf_counter_ns()
+                write_starts.append(write_start)
+                port.write(bytes((value,)))
+                port.flush()
+                write_costs.append(
+                    (time.perf_counter_ns() - write_start) / 1000.0
+                )
+
+                if index + 1 < len(frame):
+                    # 下一次write的目标时刻=本次write开始时刻+一个字符时间
+                    # +目标静默时间。这样write、flush和循环开销都会被自动
+                    # 计入并从剩余等待时间中扣除。
+                    next_write_deadline = write_start + (
+                        gap_us + character_us
+                    ) * 1000
+
+                    while time.perf_counter_ns() < next_write_deadline:
+                        pass
+
+        deadline = time.perf_counter() + timeout_ms / 1000.0
+        response = bytearray()
+
+        while time.perf_counter() < deadline:
+            waiting = port.in_waiting
+
+            if waiting:
+                response.extend(port.read(waiting))
+
+            time.sleep(0.001)
+
+        waiting = port.in_waiting
+        if waiting:
+            response.extend(port.read(waiting))
+
+    head_to_head = [
+        (write_starts[index] - write_starts[index - 1]) / 1000.0
+        for index in range(1, len(write_starts))
+    ]
+    estimated_silence = [
+        interval - character_us for interval in head_to_head
+    ]
+    timing = {
+        "baud_rate": baud_rate,
+        "character_us": character_us,
+        "write_costs": write_costs,
+        "head_to_head": head_to_head,
+        "estimated_silence": estimated_silence,
+    }
+    return bytes(response), timing
+
+
+def describe_response(response, slave):
+    """Perform basic RTU response checks and return a readable result."""
+    if not response:
+        return "未收到响应"
+    if len(response) < 5:
+        return "响应长度不足5字节"
+
+    received_crc = response[-2] | (response[-1] << 8)
+    calculated_crc = modbus_crc(response[:-2])
+    if received_crc != calculated_crc:
+        return "响应CRC错误"
+    if response[0] != slave:
+        return "响应从站地址不匹配"
+    if response[1] == 0x81:
+        return f"从站返回异常码0x{response[2]:02X}"
+    if response[1] != 0x01:
+        return f"响应功能码错误：0x{response[1]:02X}"
+
+    return "01响应格式及CRC正确"
+
+
+class TimingTester:
+    """Tkinter user interface for the timing tests."""
+
+    def __init__(self, root):
+        self.root = root
+        self.root.title("Modbus RTU T1.5/T3.5测试工具")
+        self.root.resizable(False, False)
+        self.result_queue = queue.Queue()
+
+        self.port_var = tk.StringVar()
+        self.baud_var = tk.StringVar(value="9600")
+        self.slave_var = tk.StringVar(value="1")
+        self.address_var = tk.StringVar(value="0")
+        self.quantity_var = tk.StringVar(value="1")
+        self.timeout_var = tk.StringVar(value="300")
+        self.custom_gap_var = tk.StringVar()
+        self.status_var = tk.StringVar(value="就绪")
+        self._update_timing_values()
+        self.custom_gap_var.set(str(self.t12_us))
+
+        self._build_ui()
+        self.refresh_ports()
+        self.root.after(50, self._poll_result)
+
+    def _build_ui(self):
+        settings = ttk.LabelFrame(self.root, text="通信参数（8E1）")
+        settings.grid(row=0, column=0, padx=10, pady=8, sticky="ew")
+
+        ttk.Label(settings, text="串口").grid(row=0, column=0, padx=5, pady=5)
+        self.port_box = ttk.Combobox(
+            settings, textvariable=self.port_var, width=14, state="readonly"
+        )
+        self.port_box.grid(row=0, column=1, padx=5, pady=5)
+        ttk.Button(settings, text="刷新", command=self.refresh_ports).grid(
+            row=0, column=2, padx=5, pady=5
+        )
+
+        ttk.Label(settings, text="波特率").grid(row=1, column=0, padx=5, pady=5)
+        self.baud_box = ttk.Combobox(
+            settings,
+            textvariable=self.baud_var,
+            values=[str(value) for value in BAUD_RATES],
+            width=14,
+            state="readonly",
+        )
+        self.baud_box.grid(row=1, column=1, padx=5, pady=5)
+        self.baud_box.bind("<<ComboboxSelected>>", self._on_baud_changed)
+
+        ttk.Label(settings, text="从站地址").grid(row=2, column=0, padx=5, pady=5)
+        ttk.Entry(settings, textvariable=self.slave_var, width=16).grid(
+            row=2, column=1, padx=5, pady=5
+        )
+        ttk.Label(settings, text="起始线圈地址").grid(
+            row=3, column=0, padx=5, pady=5
+        )
+        ttk.Entry(settings, textvariable=self.address_var, width=16).grid(
+            row=3, column=1, padx=5, pady=5
+        )
+        ttk.Label(settings, text="线圈数量").grid(row=4, column=0, padx=5, pady=5)
+        ttk.Entry(settings, textvariable=self.quantity_var, width=16).grid(
+            row=4, column=1, padx=5, pady=5
+        )
+        ttk.Label(settings, text="接收等待/ms").grid(row=5, column=0, padx=5, pady=5)
+        ttk.Entry(settings, textvariable=self.timeout_var, width=16).grid(
+            row=5, column=1, padx=5, pady=5
+        )
+
+        timing = ttk.LabelFrame(self.root, text="定时测试")
+        timing.grid(row=1, column=0, padx=10, pady=2, sticky="ew")
+
+        self.timing_info = ttk.Label(timing, text=self._timing_info_text())
+        self.timing_info.grid(
+            row=0, column=0, columnspan=3, padx=5, pady=6
+        )
+
+        ttk.Button(
+            timing,
+            text="正常连续帧",
+            command=lambda: self.start_test("正常连续帧", None),
+            width=20,
+        ).grid(row=1, column=0, padx=5, pady=5)
+        self.t12_button = ttk.Button(
+            timing,
+            text=f"T1.2（{self.t12_us}us）",
+            command=lambda: self.start_test("T1.2有效帧", self.t12_us),
+            width=20,
+        )
+        self.t12_button.grid(row=1, column=1, padx=5, pady=5)
+        self.invalid_button = ttk.Button(
+            timing,
+            text=f"T1.5～T3.5（{self.invalid_gap_us}us）",
+            command=lambda: self.start_test(
+                "T1.5至T3.5无效帧", self.invalid_gap_us
+            ),
+            width=20,
+        )
+        self.invalid_button.grid(row=2, column=0, padx=5, pady=5)
+        ttk.Button(
+            timing,
+            text=f">T3.5（{NEW_FRAME_GAP_US}us）",
+            command=lambda: self.start_test(
+                "超过T3.5的残帧", NEW_FRAME_GAP_US
+            ),
+            width=20,
+        ).grid(row=2, column=1, padx=5, pady=5)
+
+        ttk.Label(timing, text="自定义字节间隔/us").grid(
+            row=3, column=0, padx=5, pady=5
+        )
+        ttk.Entry(timing, textvariable=self.custom_gap_var, width=12).grid(
+            row=3, column=1, padx=5, pady=5, sticky="w"
+        )
+        ttk.Button(timing, text="自定义测试", command=self.start_custom_test).grid(
+            row=3, column=2, padx=5, pady=5
+        )
+
+        output = ttk.LabelFrame(self.root, text="测试记录")
+        output.grid(row=2, column=0, padx=10, pady=8, sticky="ew")
+        self.log = tk.Text(output, width=76, height=16, state="disabled")
+        self.log.grid(row=0, column=0, padx=5, pady=5)
+        ttk.Label(self.root, textvariable=self.status_var).grid(
+            row=3, column=0, padx=10, pady=(0, 8), sticky="w"
+        )
+
+    def _update_timing_values(self):
+        baud_rate = int(self.baud_var.get())
+        (
+            self.character_us,
+            self.t12_us,
+            self.t15_us,
+            self.t35_us,
+            self.invalid_gap_us,
+        ) = calculate_timing(baud_rate)
+
+    def _timing_info_text(self):
+        return (
+            f"1字符={self.character_us}us，T1.5={self.t15_us}us，"
+            f"T3.5={self.t35_us}us"
+        )
+
+    def _on_baud_changed(self, _event=None):
+        self._update_timing_values()
+        self.custom_gap_var.set(str(self.t12_us))
+        self.timing_info.configure(text=self._timing_info_text())
+        self.t12_button.configure(text=f"T1.2（{self.t12_us}us）")
+        self.invalid_button.configure(
+            text=f"T1.5～T3.5（{self.invalid_gap_us}us）"
+        )
+
+    def refresh_ports(self):
+        ports = [item.device for item in list_ports.comports()]
+        self.port_box["values"] = ports
+
+        if ports and self.port_var.get() not in ports:
+            self.port_var.set(ports[0])
+        elif not ports:
+            self.port_var.set("")
+
+    @staticmethod
+    def _parse_integer(value, name):
+        try:
+            return int(value.strip(), 0)
+        except ValueError as error:
+            raise ValueError(f"{name}不是有效整数") from error
+
+    def start_custom_test(self):
+        try:
+            gap_us = self._parse_integer(self.custom_gap_var.get(), "自定义间隔")
+            if gap_us < 0:
+                raise ValueError("自定义间隔不能小于0")
+        except ValueError as error:
+            messagebox.showerror("参数错误", str(error))
+            return
+
+        self.start_test("自定义间隔", gap_us)
+
+    def start_test(self, test_name, gap_us):
+        try:
+            port_name = self.port_var.get()
+            if not port_name:
+                raise ValueError("没有检测到串口，请连接USB转RS-485设备")
+
+            slave = self._parse_integer(self.slave_var.get(), "从站地址")
+            address = self._parse_integer(self.address_var.get(), "线圈地址")
+            quantity = self._parse_integer(self.quantity_var.get(), "线圈数量")
+            timeout_ms = self._parse_integer(self.timeout_var.get(), "接收等待时间")
+            baud_rate = self._parse_integer(self.baud_var.get(), "波特率")
+            if not 10 <= timeout_ms <= 10000:
+                raise ValueError("接收等待时间必须为10～10000ms")
+
+            frame = build_read_coils_request(slave, address, quantity)
+        except ValueError as error:
+            messagebox.showerror("参数错误", str(error))
+            return
+
+        self.status_var.set(f"正在执行：{test_name}")
+        worker = threading.Thread(
+            target=self._run_test,
+            args=(
+                test_name,
+                port_name,
+                slave,
+                frame,
+                gap_us,
+                timeout_ms,
+                baud_rate,
+                self.character_us,
+            ),
+            daemon=True,
+        )
+        worker.start()
+
+    def _run_test(
+        self,
+        test_name,
+        port_name,
+        slave,
+        frame,
+        gap_us,
+        timeout_ms,
+        baud_rate,
+        character_us,
+    ):
+        try:
+            response, timing = send_request(
+                port_name,
+                frame,
+                gap_us,
+                timeout_ms,
+                baud_rate,
+                character_us,
+            )
+            result = describe_response(response, slave)
+            self.result_queue.put(
+                (True, test_name, frame, response, gap_us, timing, result)
+            )
+        except (OSError, serial.SerialException) as error:
+            self.result_queue.put((False, str(error)))
+
+    def _poll_result(self):
+        try:
+            result = self.result_queue.get_nowait()
+        except queue.Empty:
+            self.root.after(50, self._poll_result)
+            return
+
+        if result[0]:
+            _, name, request, response, gap_us, timing, description = result
+            gap_text = "连续发送" if gap_us is None else f"设定{gap_us}us"
+            if timing["head_to_head"]:
+                costs = timing["write_costs"]
+                intervals = timing["head_to_head"]
+                silence = timing["estimated_silence"]
+                character_us = timing["character_us"]
+                gap_text += (
+                    f"\nwrite+flush耗时{min(costs):.0f}～{max(costs):.0f}us"
+                    f"，主机头到头{min(intervals):.0f}～{max(intervals):.0f}us"
+                    f"，减去{character_us}us后估算线路静默"
+                    f"{min(silence):.0f}～{max(silence):.0f}us"
+                )
+            lines = (
+                f"[{name}] {gap_text}\n"
+                f"TX: {request.hex(' ').upper()}\n"
+                f"RX: {response.hex(' ').upper() if response else '<无>'}\n"
+                f"结果: {description}\n\n"
+            )
+            self._append_log(lines)
+            self.status_var.set("测试完成")
+        else:
+            self._append_log(f"串口错误: {result[1]}\n\n")
+            self.status_var.set("测试失败")
+
+        self.root.after(50, self._poll_result)
+
+    def _append_log(self, text):
+        self.log.configure(state="normal")
+        self.log.insert("end", text)
+        self.log.see("end")
+        self.log.configure(state="disabled")
+
+
+def self_test():
+    """Check calculations without opening a serial port or GUI."""
+    request = build_read_coils_request(1, 0, 1)
+    expected = bytes.fromhex("01 01 00 00 00 01 FD CA")
+    if request != expected:
+        raise RuntimeError(
+            f"CRC self-test failed: {request.hex(' ').upper()}"
+        )
+    for baud_rate in BAUD_RATES:
+        character_us, t12_us, t15_us, t35_us, invalid_gap_us = (
+            calculate_timing(baud_rate)
+        )
+        if not (t12_us < t15_us < invalid_gap_us < t35_us < NEW_FRAME_GAP_US):
+            raise RuntimeError(f"Timing self-test failed at {baud_rate}")
+        print(
+            f"Baud={baud_rate}, Char={character_us}us, T1.2={t12_us}us, "
+            f"T1.5={t15_us}us, T3.5={t35_us}us"
+        )
+    print("Self-test passed")
+    print(f"Request: {request.hex(' ').upper()}")
+
+
+def main():
+    parser = argparse.ArgumentParser()
+    parser.add_argument("--self-test", action="store_true")
+    args = parser.parse_args()
+
+    if args.self_test:
+        self_test()
+        return
+
+    root = tk.Tk()
+    TimingTester(root)
+    root.mainloop()
+
+
+if __name__ == "__main__":
+    main()

HostComputer/requirements.txt

@@ -0,0 +1 @@
+pyserial==3.5

HostComputer/run.bat

@@ -0,0 +1,16 @@
+@echo off
+cd /d "%~dp0"
+
+python -c "import serial" >nul 2>nul
+if errorlevel 1 (
+    echo Installing pyserial...
+    python -m pip install -r requirements.txt
+    if errorlevel 1 (
+        echo Failed to install pyserial.
+        pause
+        exit /b 1
+    )
+)
+
+python modbus_timing_tester.py
+if errorlevel 1 pause

Modbus/Inc/modbus_rtu_slave.h

@@ -28,7 +28,11 @@ extern "C"
 #define HMI_REG_DEVICE_ID (0U)
 #define HMI_REG_UPTIME_SECONDS (1U)
 #define HMI_REG_RX_FRAME_COUNT (2U)
-
+#define D3 (3U)
+#define D4 (4U)
+#define D5 (5U)
+#define D6 (6U)
+#define D7 (7U)
 #define HMI_REG_WRITE_TEST (10U)
 #define HMI_COIL_WRITE_TEST (0U)


Modbus/Src/modbus_rtu_slave.c

@@ -4,10 +4,10 @@

 #define MODBUS_RTU_ADU_SIZE_MAX (256U) // Modbus RTU 最大 ADU 长度，单位为字节

-#define MODBUS_RTU_T15_US (750UL)       /* 高波特率下固定T1.5时间，单位us */
-#define MODBUS_RTU_T35_US (1750UL)      /* 高波特率下固定T3.5时间，单位us */
-#define MODBUS_RTU_BITS_PER_CHAR (11UL) /* 8E1包含11个传输位 */
-#define MODBUS_RTU_HIGH_BAUD_LIMIT (19200UL) /* 高低波特率计算方式的分界值 */
+#define MODBUS_RTU_T15_US (750UL)       // 高波特率下固定T1.5时间，单位us
+#define MODBUS_RTU_T35_US (1750UL)      // 高波特率下固定T3.5时间，单位us
+#define MODBUS_RTU_BITS_PER_CHAR (11UL) // 8E1包含11个传输位
+#define MODBUS_RTU_HIGH_BAUD_LIMIT (19200UL) // 高低波特率计算方式的分界值

 #define MODBUS_BROADCAST_ADDRESS (0U) // 广播地址

@@ -28,9 +28,11 @@ static uint8_t ModbusSlaveAddress;
 static void ModbusHistorySave(uint32_t tick, const uint8_t *request,
                               uint16_t requestLength, const uint8_t *response,
                               uint16_t responseLength);
-
+static HAL_StatusTypeDef ModbusStartReceive(void);
 static MODBUS_HISTORY_ITEM ModbusHistory[16];
 static uint16_t ModbusHistoryWriteIndex;
+/*最近一次字节尾到字节头的间隔周期数*/
+static volatile uint32_t ModbusLastInterFrameGapCycles;
 /**
  * DMA 缓冲区只由 DMA 写入；帧缓冲区在接收回调中完成一次快照，
  * 随后由任务解析，避免 DMA 重启后覆盖尚未处理的数据
@@ -45,12 +47,12 @@ static uint16_t ModbusRetainedSnapshot[MODBUS_RETAINED_D_COUNT];
 static volatile uint16_t ModbusRxFrameLength;
 static volatile uint8_t ModbusRxFrameReady;
 static volatile uint8_t ModbusTxBusy;
-static volatile uint16_t ModbusRxAssemblyLength; /* 当前拼帧长度 */
-static volatile uint8_t ModbusRxAssemblyInvalid; /* 帧内间隔超过T1.5时置1 */
-static volatile uint32_t ModbusRxLastByteCycle;  /* 上一片段末字节结束时刻 */
-static uint32_t ModbusRtuT15Cycles;              /* T1.5对应的CPU周期数 */
-static uint32_t ModbusRtuT35Cycles;              /* T3.5对应的CPU周期数 */
-static uint32_t ModbusRtuCharCycles; /* 一个UART字符对应的CPU周期数 */
+static volatile uint16_t ModbusRxAssemblyLength; // 当前拼帧长度
+static volatile uint8_t ModbusRxAssemblyInvalid; // 帧内间隔超过T1.5时置1
+static volatile uint32_t ModbusRxLastByteCycle;  // 上一片段末字节结束时刻
+static uint32_t ModbusRtuT15Cycles;              // T1.5对应的CPU周期数
+static uint32_t ModbusRtuT35Cycles;              // T3.5对应的CPU周期数
+static uint32_t ModbusRtuCharCycles; // 一个UART字符对应的CPU周期数
 static volatile uint32_t ModbusLastValidFrameTick;
 static volatile uint8_t ModbusHasReceivedValidFrame;
 static volatile MODBUS_BACKUP_DATA *ModbusBackupData =
@@ -269,6 +271,13 @@ static void ModbusTryFinalizeReceive(void)
     __disable_irq();
     ModbusRxAssemblyFinalize();
     __enable_irq();
+/* 无效帧被丢弃后，重新启动DMA接收。 */
+    if (ModbusRxFrameReady == 0U)
+    {
+        (void)ModbusStartReceive();
+    }
+
+
 }

 /**
@@ -532,9 +541,9 @@ static uint16_t ModbusProcessWriteSingleRegister(const uint8_t *request,
     if (requestLength != 8U)
     {
         ModbusSlaveStatistics.illegalValueCount++;
-        return (isBroadcast != 0U)
-                   ? 0U
-                   : ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_VALUE);
+        return (isBroadcast != 0U) ? 0U: ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_VALUE);
+
+
     }

     address = ModbusGetU16Be(&request[2]);
@@ -543,9 +552,9 @@ static uint16_t ModbusProcessWriteSingleRegister(const uint8_t *request,
     if (address >= MODBUS_MAP_ITEM_COUNT)
     {
         ModbusSlaveStatistics.illegalAddressCount++;
-        return (isBroadcast != 0U) ? 0U
-                                   : ModbusBuildException(
-                                         request[1], MODBUS_EX_ILLEGAL_ADDRESS);
+        return (isBroadcast != 0U) ? 0U : ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_ADDRESS);
+
+
     }

     ModbusHoldingRegisters[address] = value;
@@ -578,9 +587,9 @@ static uint16_t ModbusProcessWriteSingleCoil(const uint8_t *request,
     if (requestLength != 8U)
     {
         ModbusSlaveStatistics.illegalValueCount++;
-        return (isBroadcast != 0U)
-                   ? 0U
-                   : ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_VALUE);
+        return (isBroadcast != 0U)? 0U : ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_VALUE);
+
+
     }

     address = ModbusGetU16Be(&request[2]);
@@ -593,17 +602,17 @@ static uint16_t ModbusProcessWriteSingleCoil(const uint8_t *request,
     if ((value != MODBUS_COIL_VALUE_ON) && (value != MODBUS_COIL_VALUE_OFF))
     {
         ModbusSlaveStatistics.illegalValueCount++;
-        return (isBroadcast != 0U)
-                   ? 0U
-                   : ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_VALUE);
+        return (isBroadcast != 0U)? 0U : ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_VALUE);
+
+
     }

     if (address >= MODBUS_MAP_ITEM_COUNT)
     {
         ModbusSlaveStatistics.illegalAddressCount++;
-        return (isBroadcast != 0U) ? 0U
-                                   : ModbusBuildException(
-                                         request[1], MODBUS_EX_ILLEGAL_ADDRESS);
+        return (isBroadcast != 0U) ? 0U: ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_ADDRESS);
+
+
     }

     ModbusCoilSetUnchecked(address, (value == MODBUS_COIL_VALUE_ON) ? 1U : 0U);
@@ -639,9 +648,9 @@ static uint16_t ModbusProcessWriteMultipleCoils(const uint8_t *request,
     if (requestLength < 9U)
     {
         ModbusSlaveStatistics.illegalValueCount++;
-        return (isBroadcast != 0U)
-                   ? 0U
-                   : ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_VALUE);
+        return (isBroadcast != 0U) ? 0U: ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_VALUE);
+
+
     }

     start = ModbusGetU16Be(&request[2]);
@@ -654,25 +663,25 @@ static uint16_t ModbusProcessWriteMultipleCoils(const uint8_t *request,
         || (requestLength != (uint16_t)(9U + byteCount)))
     {
         ModbusSlaveStatistics.illegalValueCount++;
-        return (isBroadcast != 0U)
-                   ? 0U
-                   : ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_VALUE);
+        return (isBroadcast != 0U)? 0U : ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_VALUE);
+
+
     }

     if (ModbusAddressRangeIsValid(start, quantity) == 0U)
     {
         ModbusSlaveStatistics.illegalAddressCount++;
-        return (isBroadcast != 0U) ? 0U
-                                   : ModbusBuildException(
-                                         request[1], MODBUS_EX_ILLEGAL_ADDRESS);
+        return (isBroadcast != 0U) ? 0U: ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_ADDRESS);
+
+
     }

     for (index = 0U; index < quantity; index++)
     {
         uint8_t state;

-        state = (uint8_t)((request[7U + (index >> 3U)] >> (index & 0x0007U))
-                          & 0x01U);
+        state = (uint8_t)((request[7U + (index >> 3U)] >> (index & 0x0007U)) & 0x01U);
+
         ModbusCoilSetUnchecked((uint16_t)(start + index), state);
     }

@@ -707,9 +716,9 @@ static uint16_t ModbusProcessWriteMultipleRegisters(const uint8_t *request,
     if (requestLength < 9U)
     {
         ModbusSlaveStatistics.illegalValueCount++;
-        return (isBroadcast != 0U)
-                   ? 0U
-                   : ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_VALUE);
+        return (isBroadcast != 0U) ? 0U : ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_VALUE);
+
+
     }

     start = ModbusGetU16Be(&request[2]);
@@ -721,17 +730,17 @@ static uint16_t ModbusProcessWriteMultipleRegisters(const uint8_t *request,
         || (requestLength != (uint16_t)(9U + byteCount)))
     {
         ModbusSlaveStatistics.illegalValueCount++;
-        return (isBroadcast != 0U)
-                   ? 0U
-                   : ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_VALUE);
+        return (isBroadcast != 0U)  ? 0U : ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_VALUE);
+
+
     }

     if (ModbusAddressRangeIsValid(start, quantity) == 0U)
     {
         ModbusSlaveStatistics.illegalAddressCount++;
-        return (isBroadcast != 0U) ? 0U
-                                   : ModbusBuildException(
-                                         request[1], MODBUS_EX_ILLEGAL_ADDRESS);
+        return (isBroadcast != 0U) ? 0U : ModbusBuildException(request[1], MODBUS_EX_ILLEGAL_ADDRESS);
+
+
     }

     for (index = 0U; index < quantity; index++)
@@ -906,7 +915,9 @@ static uint16_t ModbusProcessRequest(const uint8_t *request,
                                                        isBroadcast);

         case 0x48U: // 读大地址保持寄存器
-            return ModbusProcessReadBigHolding(request, requestLength);
+            return (isBroadcast != 0U)
+                       ? 0U
+                       : ModbusProcessReadBigHolding(request, requestLength);

         default: // 未知功能码
             ModbusSlaveStatistics.illegalFunctionCount++;
@@ -931,7 +942,7 @@ HAL_StatusTypeDef ModbusSlaveInit(UART_HandleTypeDef *huart,
     ModbusTxBusy = 0U;
     ModbusRtuTimingInit(huart->Init.BaudRate);

-    ModbusHoldingRegisters[HMI_REG_DEVICE_ID] = 0xF407U;
+    //ModbusHoldingRegisters[HMI_REG_DEVICE_ID] = 0xF407U;

     return ModbusStartReceive();
 }
@@ -1013,7 +1024,7 @@ void ModbusSlaveOnRxEvent(UART_HandleTypeDef *huart, uint16_t size)
         if (ModbusRxAssemblyLength > 0U)
         {
             interFrameGap = (uint32_t)(firstByteCycle - ModbusRxLastByteCycle);
-
+            ModbusLastInterFrameGapCycles = interFrameGap;
             if (interFrameGap >= ModbusRtuT35Cycles)
             {
                 /* 间隔达到T3.5，结束上一帧，本片段作为新帧开始 */
