IAR相关知识点

工程操作

各类型文件含义

文件后缀	其意义
`.eww`	工作空间文件，包含多个项目的索引信息
`.ewp`	项目文件，包含项目的设置和配置
`.ewd`	调试配置文件，用于调试设置
`.ewt`	（嵌入式工作台模板文件）用于存储工程或文件的模板配置，方便快速创建具有相同设置的新项目。
`.c`	源代码文件，包含C语言代码
`.h`	头文件，包含函数声明和宏定义
`.s/.asm`	汇编文件
`.map`	单片机地址映射文件
`.hex`	烧录到芯片的十六进制文件

新建/打开工作区

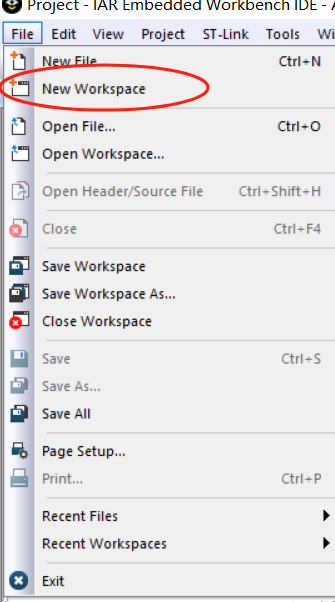

新建工作区

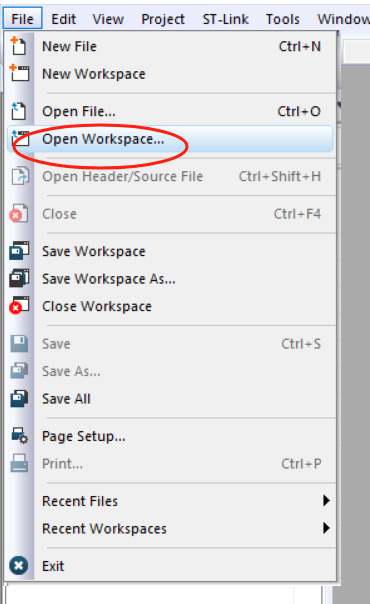

打开工作区

新建/打开工程

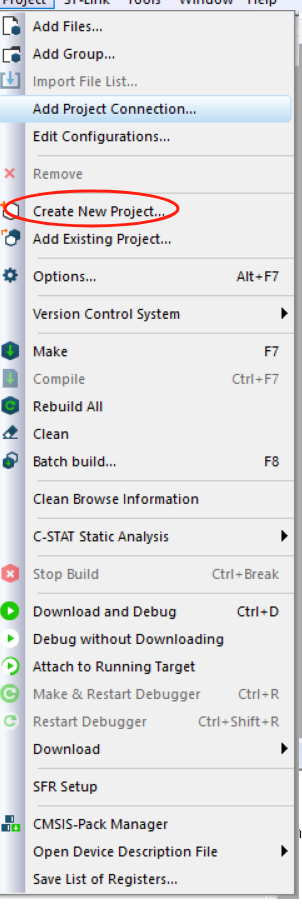

新建工程

打开工程

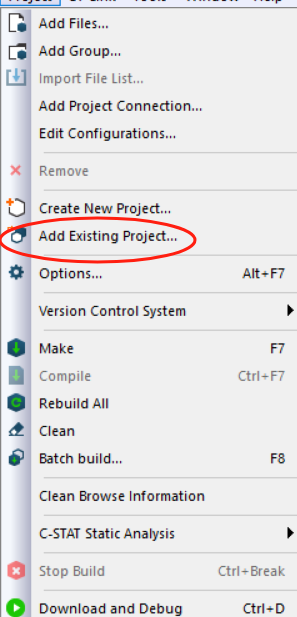

工作区导入/添加工程

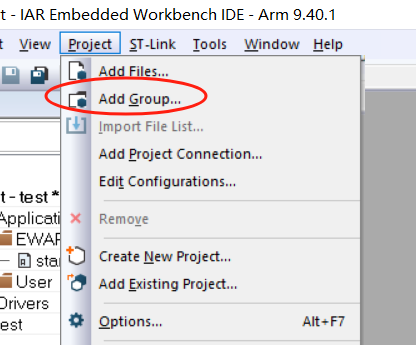

新建分组

新建/打开文件

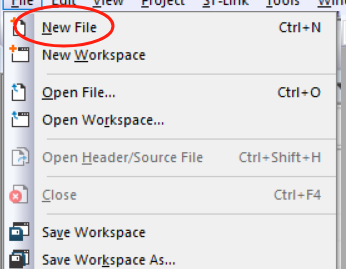

新建文件

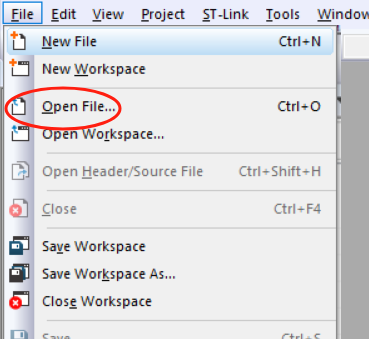

打开文件

工程目录主要负责项目配置和构建控制，而文件目录则是源代码的物理存储位置。两者通过工程文件中的引用关系连接起来，形成完整的开发环境结构。

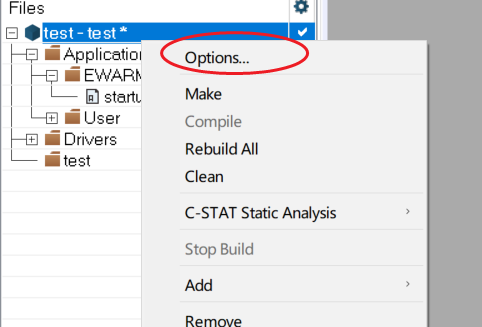

工程配置

设备配置

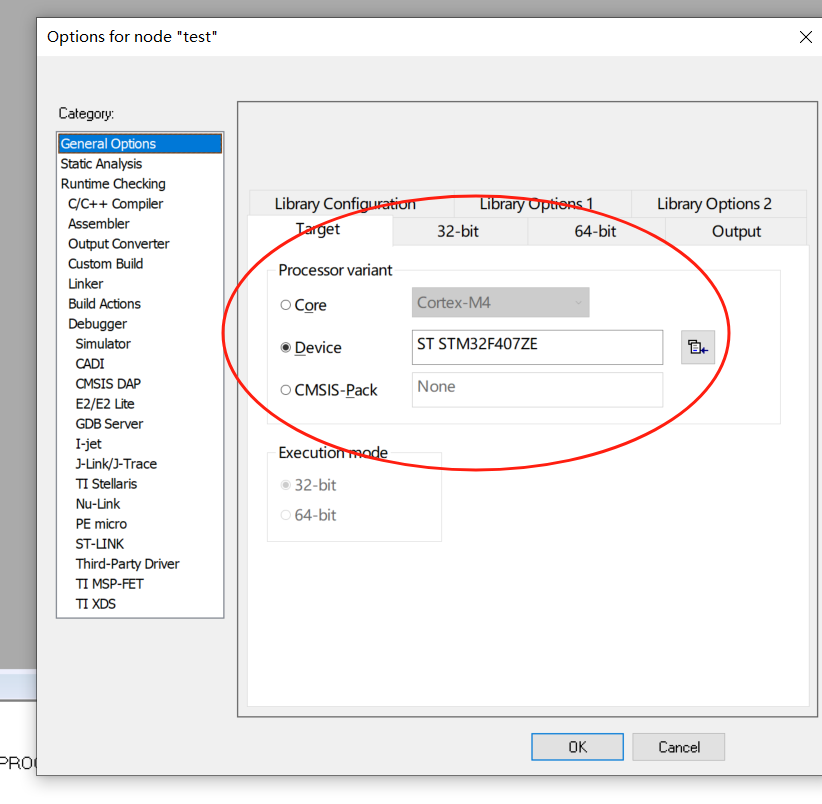

选择芯片型号

编译配置

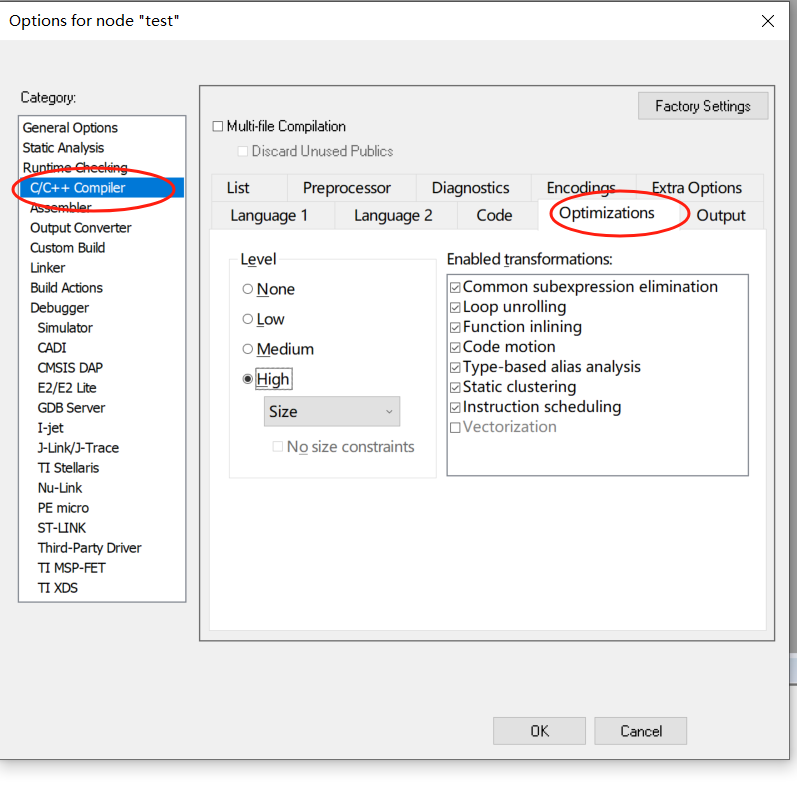

优化等级

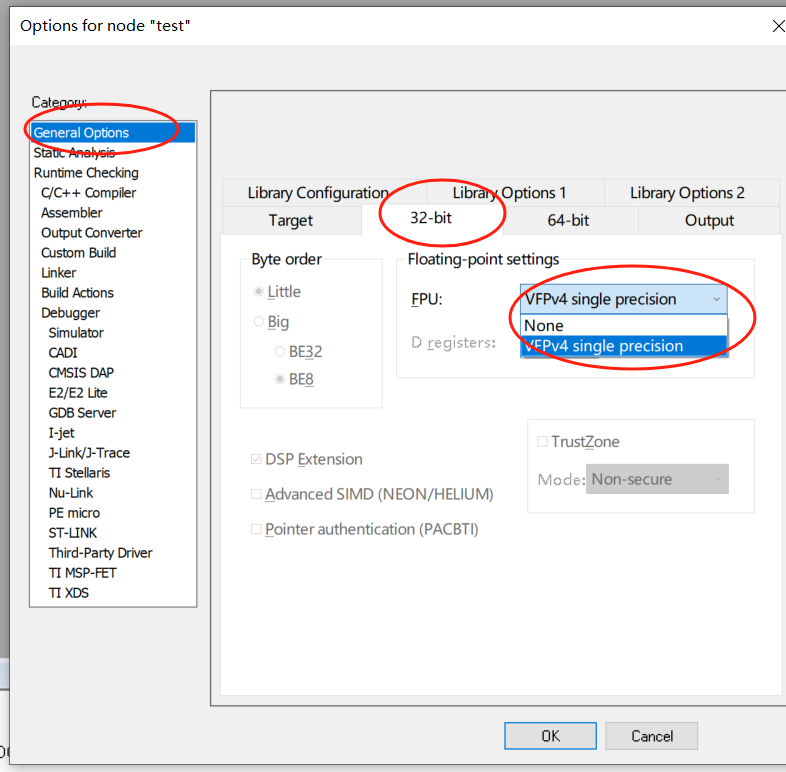

硬件浮点

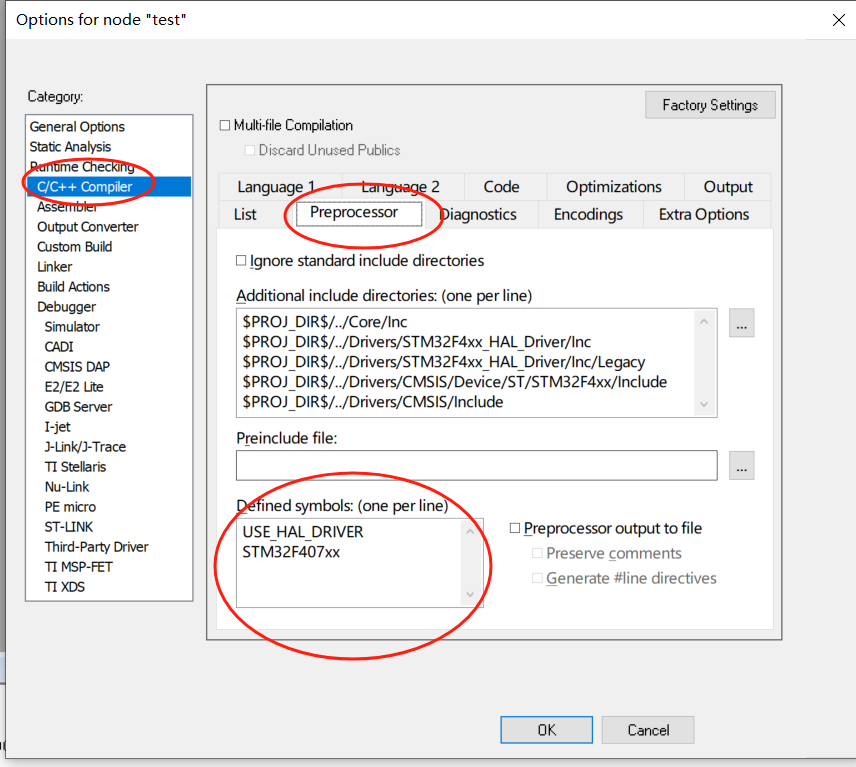

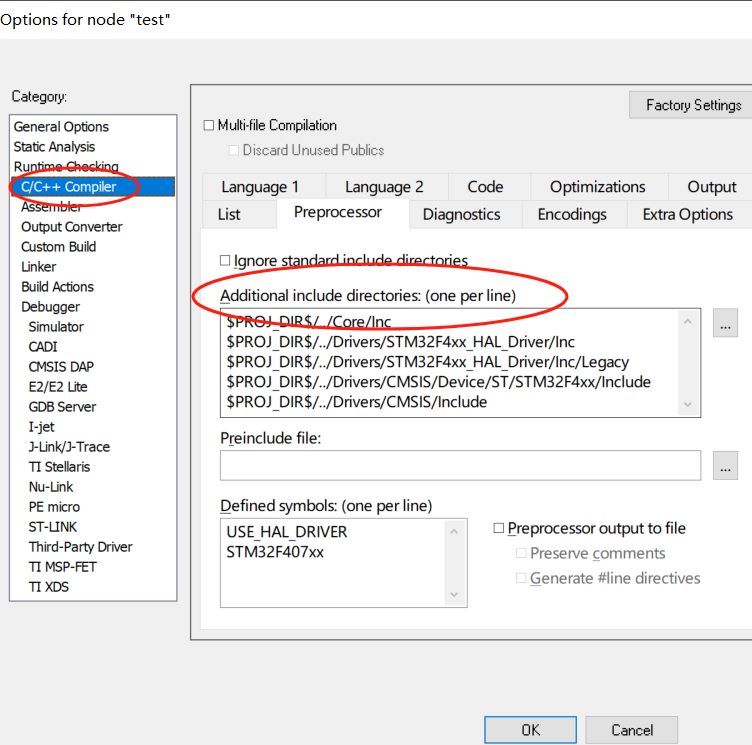

预处理

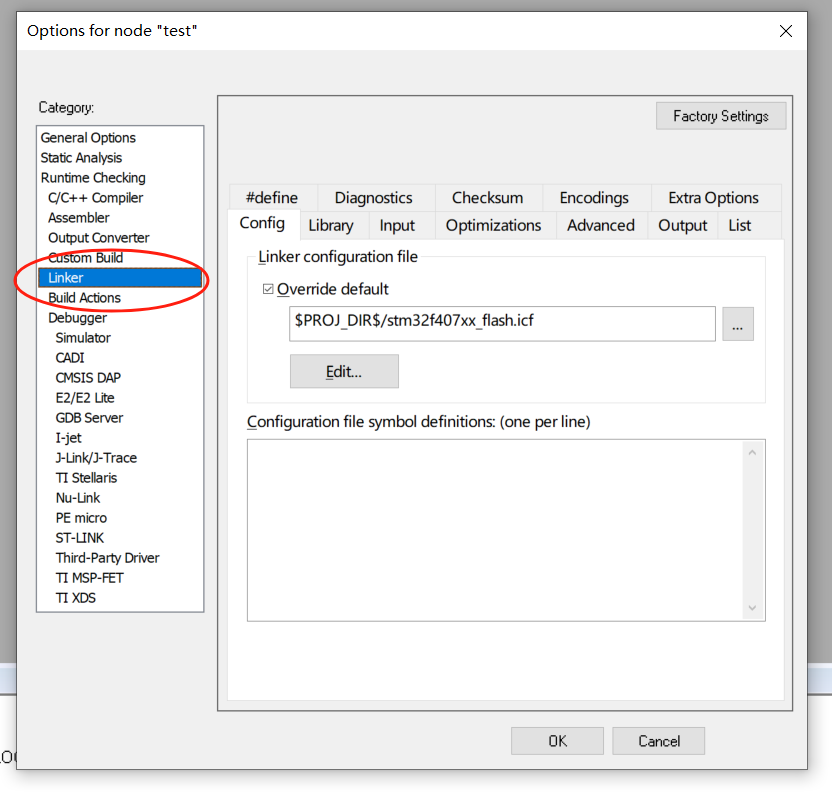

链接文件

(.icf链接脚本控制内存分配（Flash/ROM、RAM 布局）关键硬件相关文件)

IAR ICF 文件（.icf）的了解及变量如何分配内存区域

ICF（IAR Linker Configuration File）用于定义程序的内存布局，包括代码、数据、堆栈等在内存中的分布。

变量分配到特定内存区域的方法：

你可以通过修改 .icf 文件中的 define block 和 place in 语句来控制变量在内存中的分布。

示例（将某段变量放到特定内存区域）：

icf复制编辑define region MY_RAM = mem:[from 0x20010000 to 0x20010FFF];
define block my_section with alignment = 8 { section .mydata };
place in MY_RAM { block my_section };

然后在代码中定义变量时，使用 __attribute__((section(".mydata"))) 或 IAR 的 __section：

c


复制编辑
__no_init uint8_t my_buffer[1024] @ ".mydata"; // IAR语法

文件路径配置

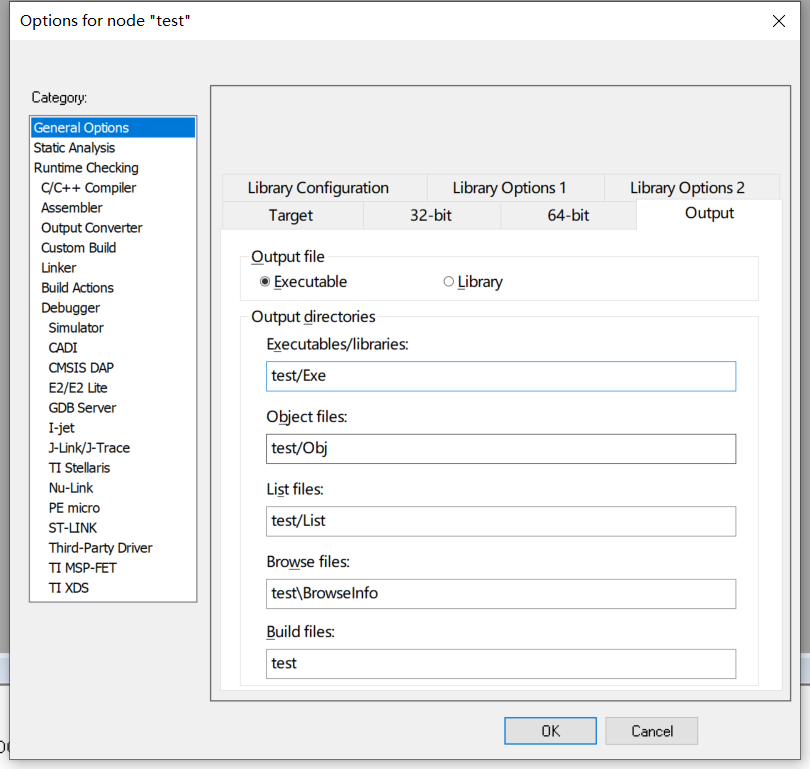

输出文件路径

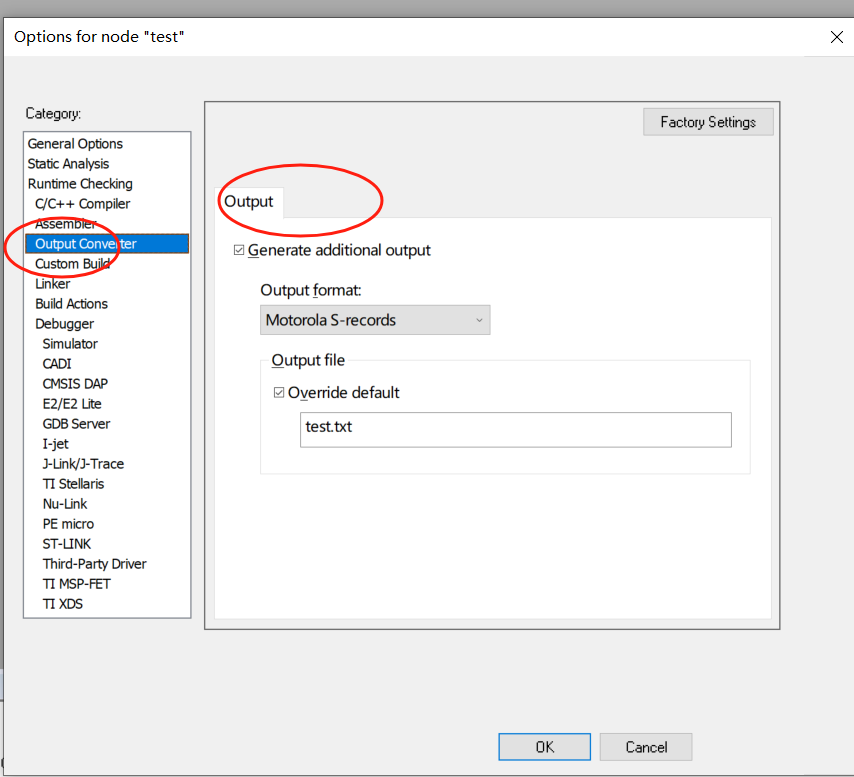

输出文件配置

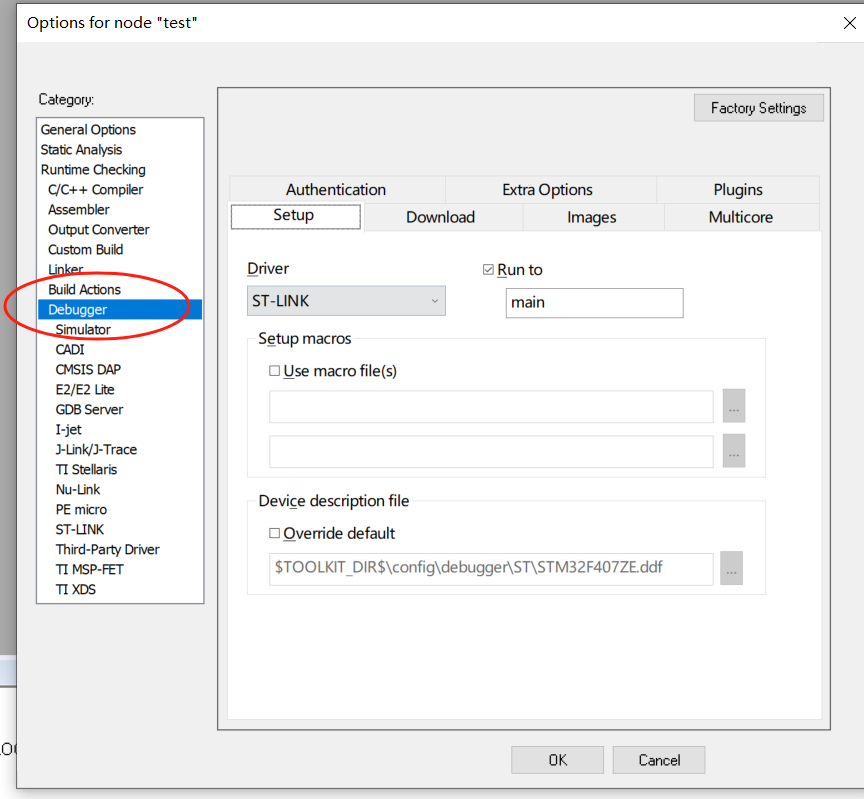

调试器配置

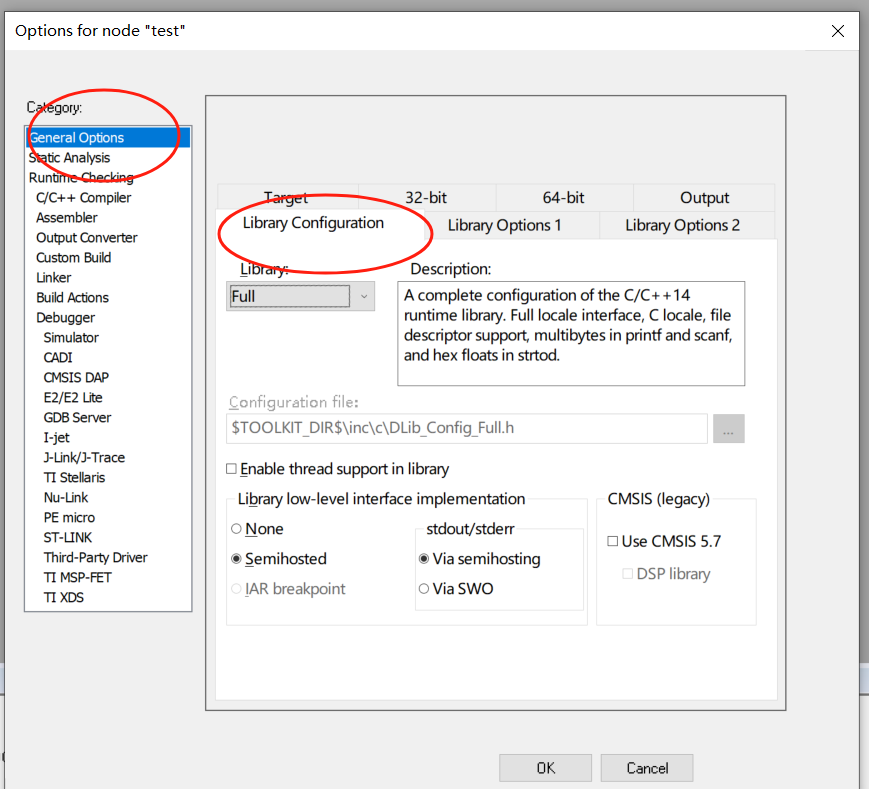

库相关配置

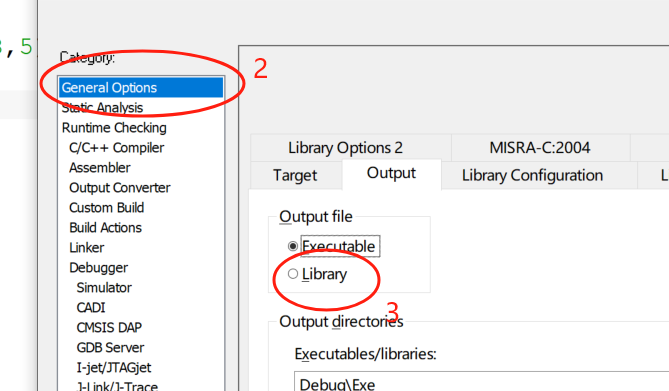

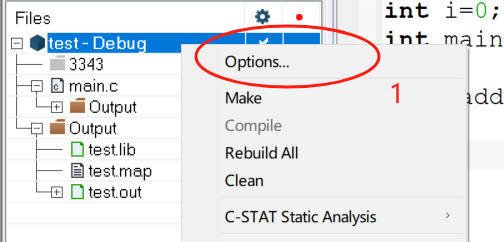

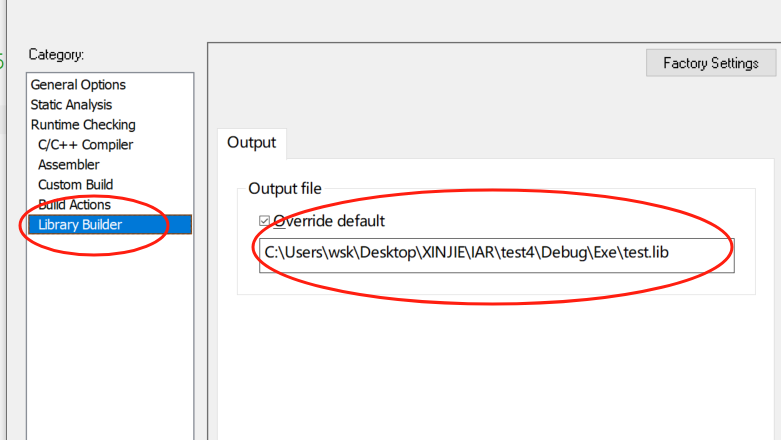

静态库的封装

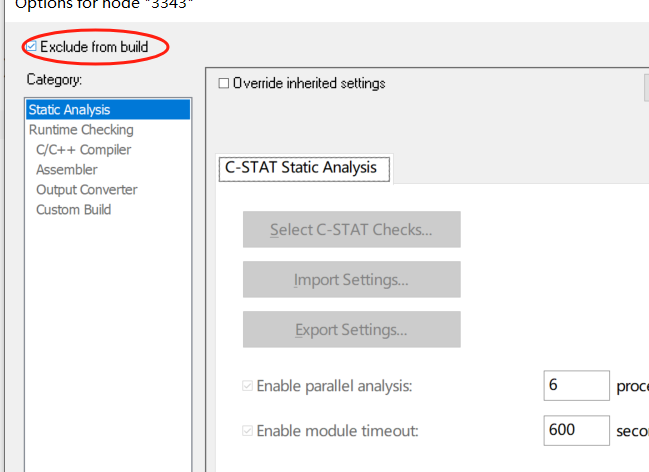

屏蔽不用编译的文件
编译

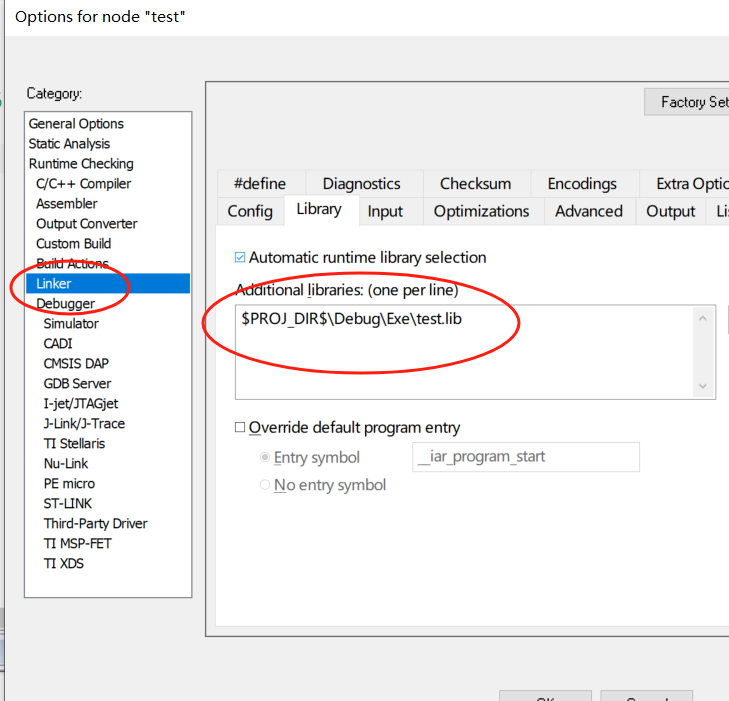

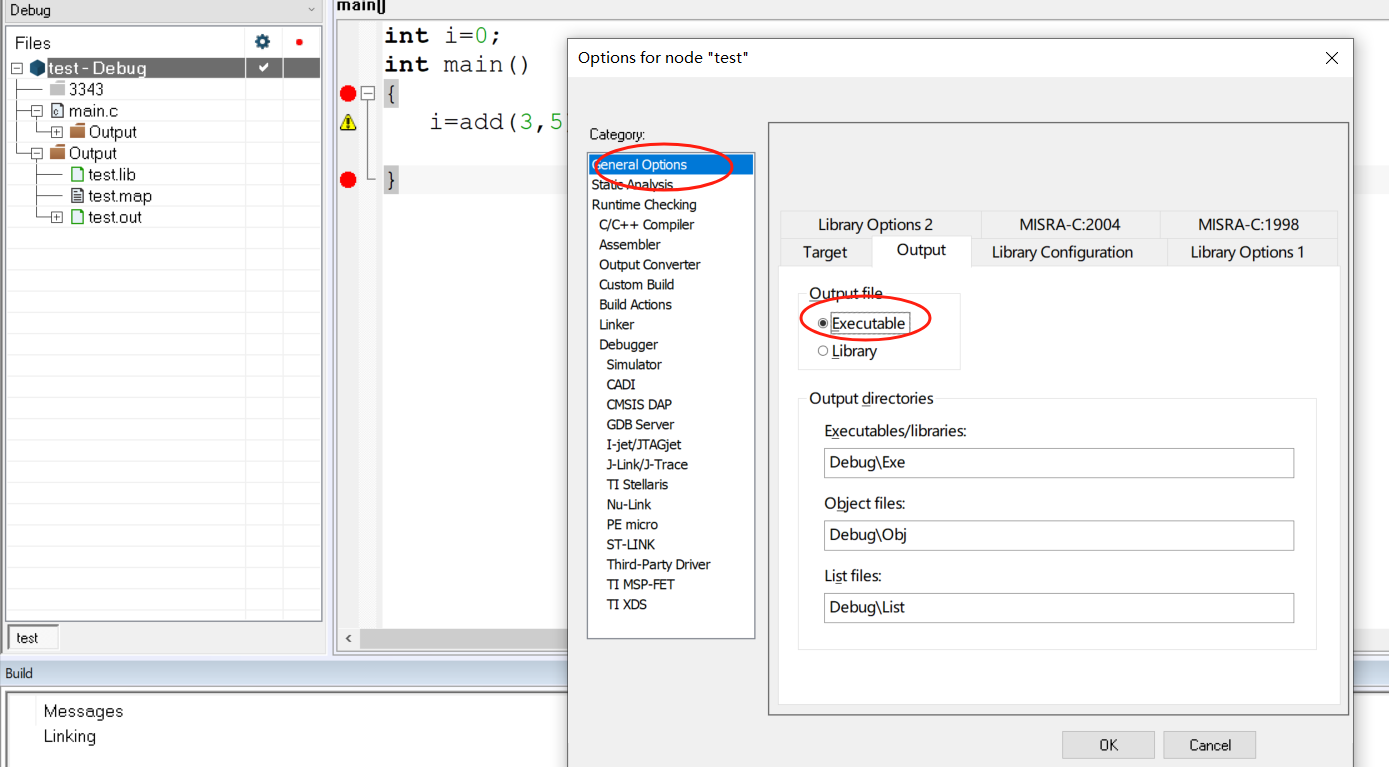

静态库的调用

将之前的.c文件删除
编译执行

工程调试

断点

设置断点

设置断点（点击代码行左侧，出现红色圆圈）

禁用断点

禁用断点（右键红色圆圈，Enable/disable）

启用断点

启用断点（右键红色圆圈，Enable/disable）

删除断点

删除断点（再次点击代码行左侧，红色圆圈消失）

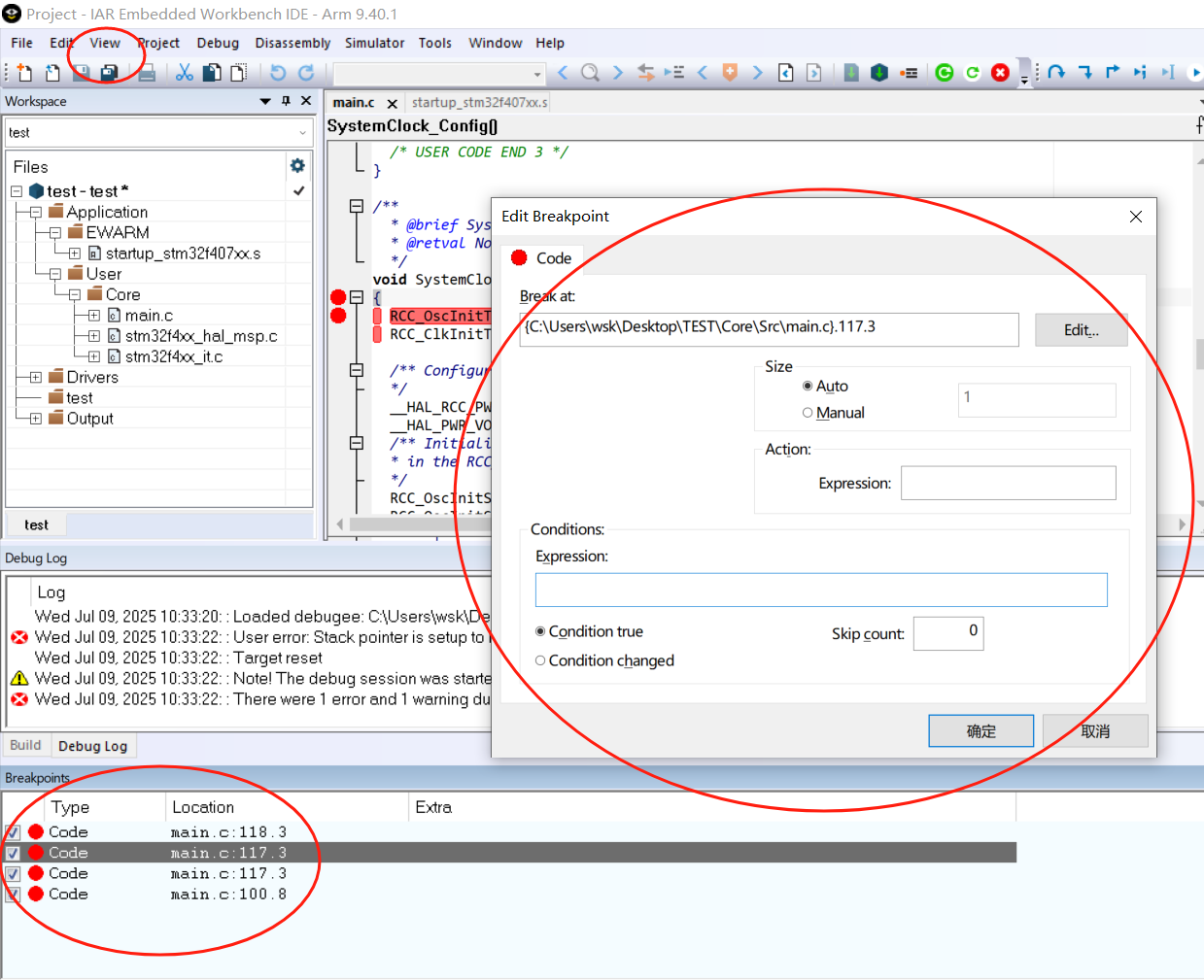

条件断点

条件断点（可以设置一个条件，当条件满足时，断点生效）

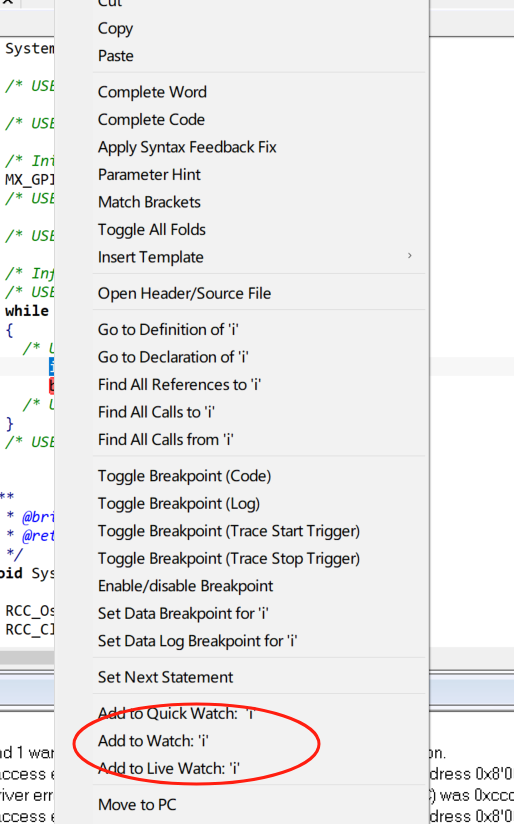

监控信息

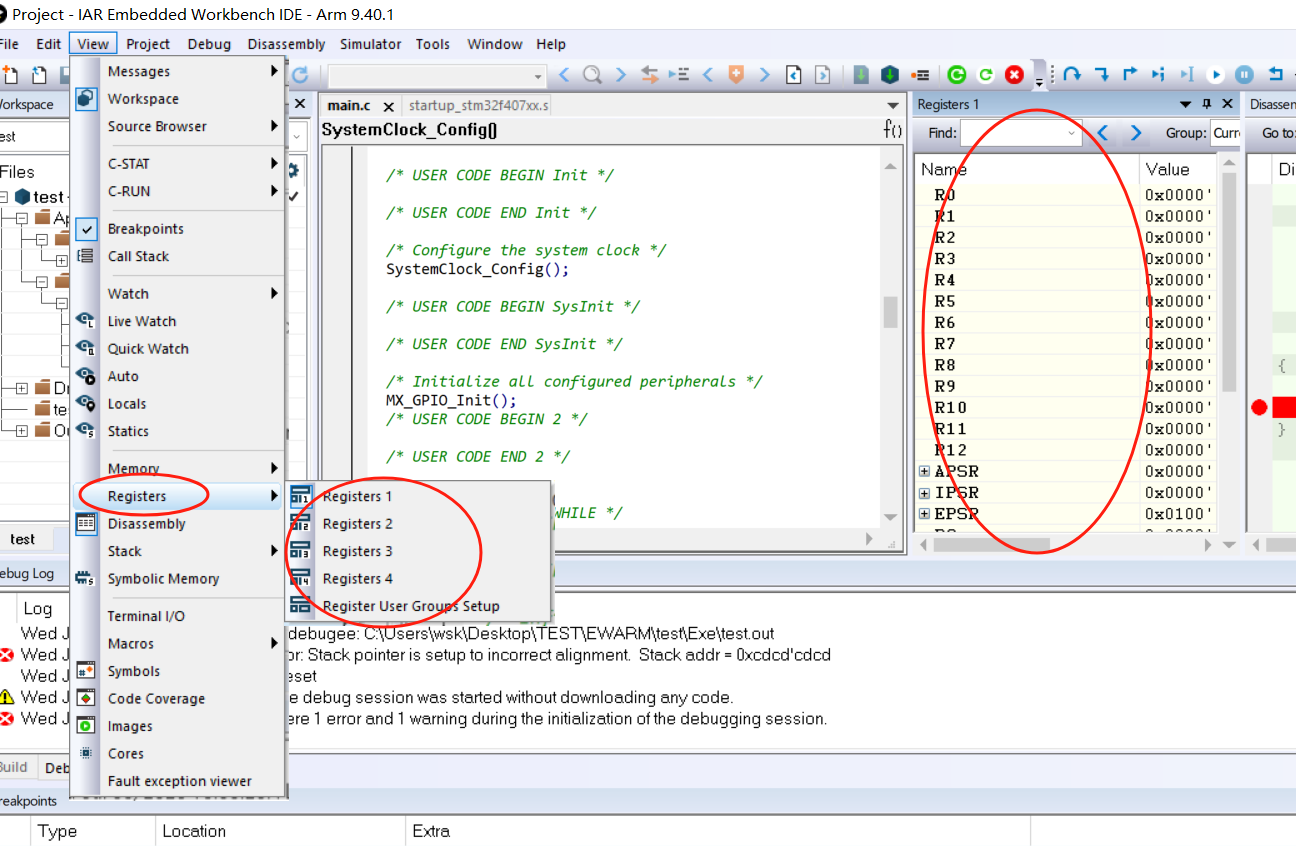

寄存器信息

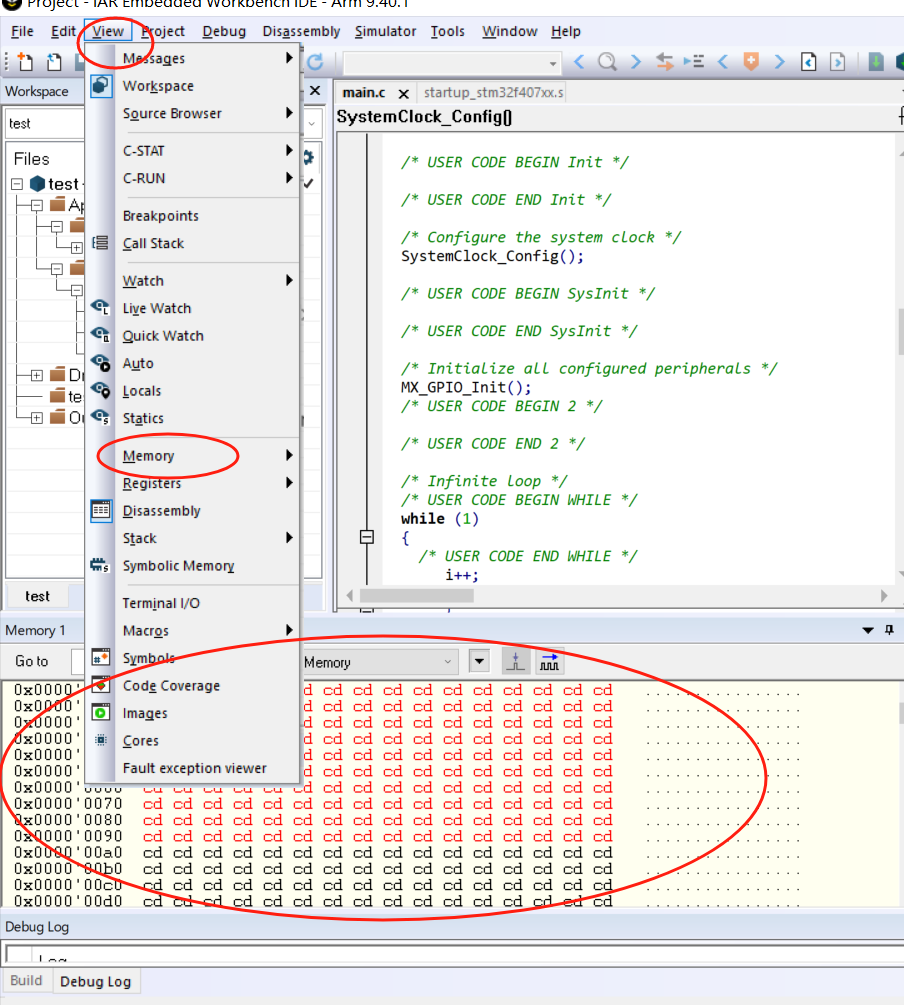

内存信息

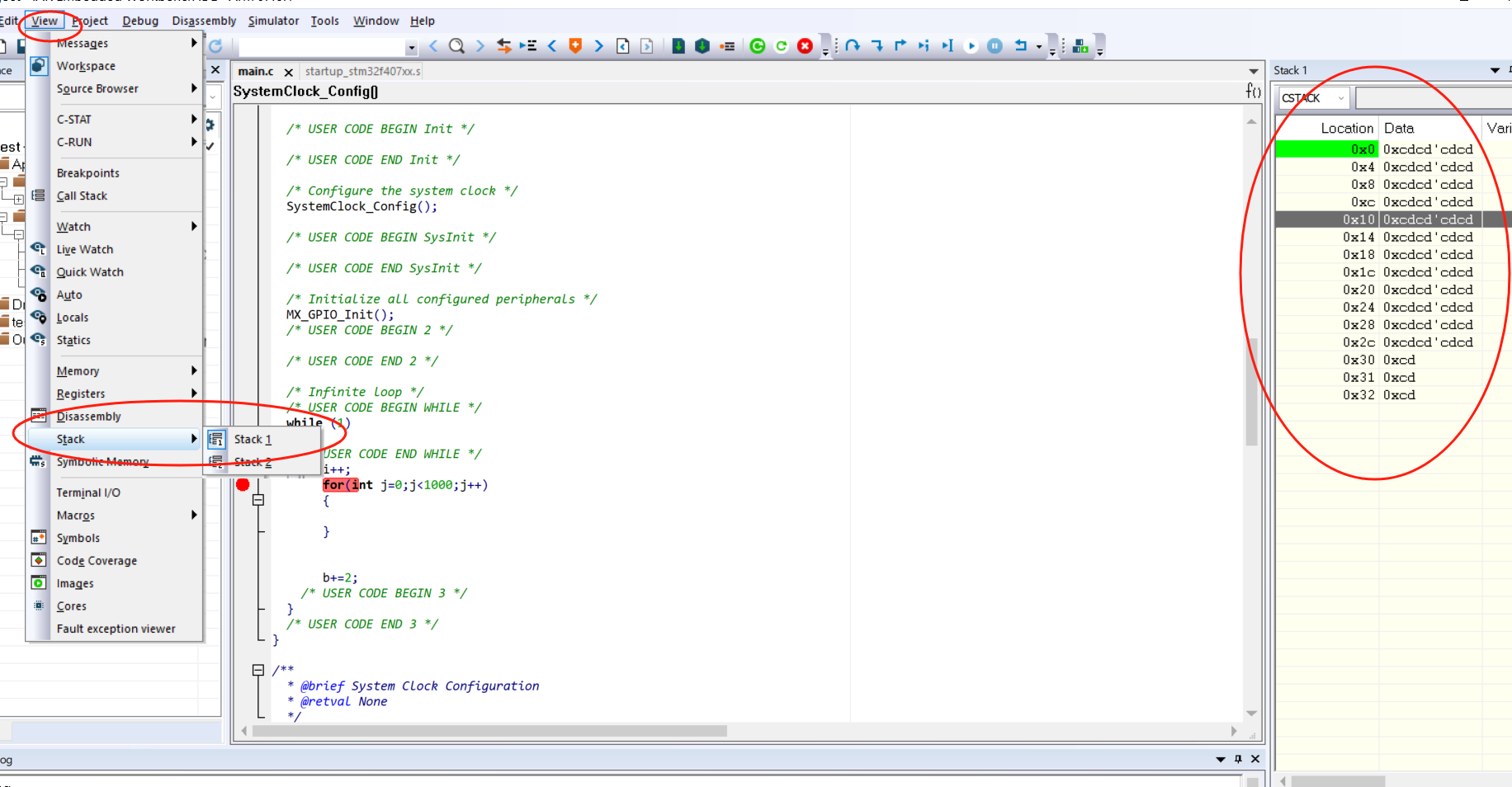

栈信息

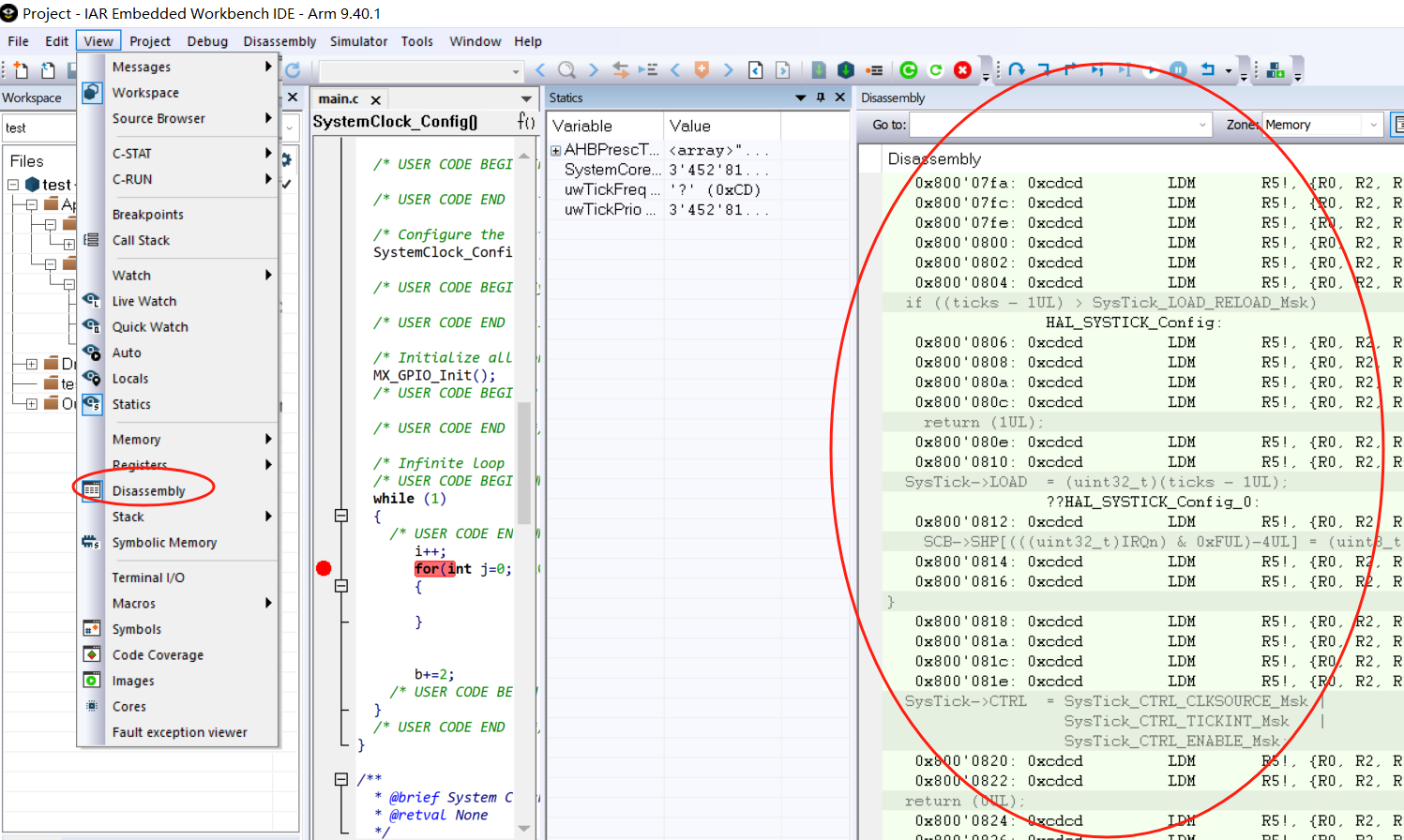

汇编信息

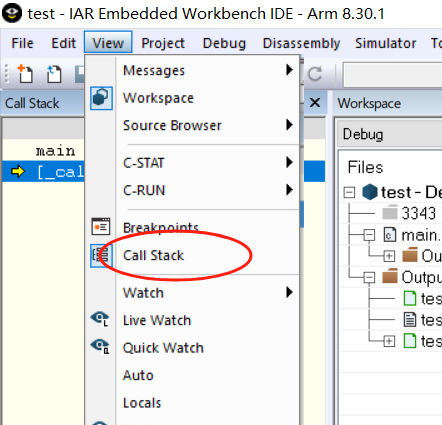

调用堆栈信息

调用堆栈窗口通常在IDE（如Visual Studio）中提供，它展示了函数调用的顺序列表。

单步调试

逐过程

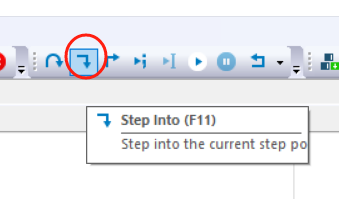

逐语句

复位

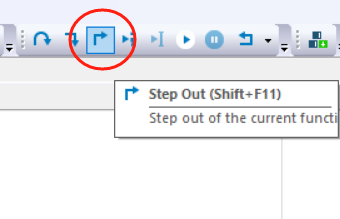

跳出

IAR 调试常用操作对照表（含英文缩写、快捷键和含义）

中文名称	英文名称	缩写/简称	快捷键	含义说明
逐语句	Step Into	`StepIn` 或 `SI`	`F11`	执行当前语句，若为函数调用，则进入函数内部逐句调试。
逐过程	Step Over	`StepOver` 或 `SO`	`F10`	执行当前语句，若为函数调用，则跳过函数体，直接执行下一行。
跳出	Step Out	`StepOut` 或 `SR`	`Shift + F11`	执行当前函数剩余代码并跳出，返回到调用该函数的位置。
复位	Reset	`Reset`	无默认快捷键	让 MCU 从复位向量重新启动程序执行（从 `main()` 或初始化开始）。

参考文献
