IAR相关知识点

工程操作

• 各类型文件含义

  文件后缀	其意义
  .eww	工作空间文件，包含多个项目的索引信息
  .ewp	项目文件，包含项目的设置和配置
  .ewd	调试配置文件，用于调试设置
  .ewt	（嵌入式工作台模板文件） 用于存储工程或文件的模板配置，方便快速创建具有相同设置的新项目。
  .c	源代码文件，包含C语言代码
  .h	头文件，包含函数声明和宏定义
  .s/.asm	汇编文件
  .map	单片机地址映射文件
  .hex	烧录到芯片的十六进制文件

• 新建/打开工作区

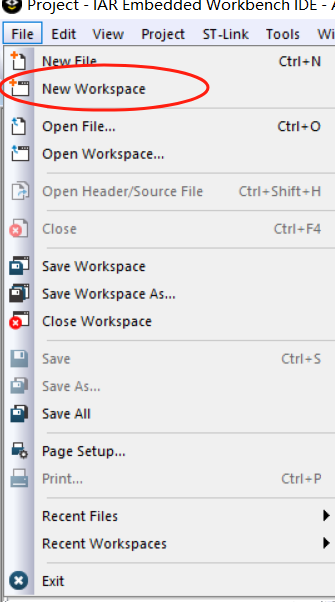

  • 新建工作区

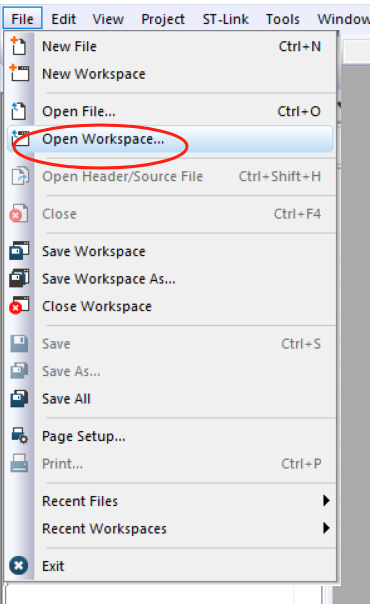

  • 打开工作区



• 新建/打开工程

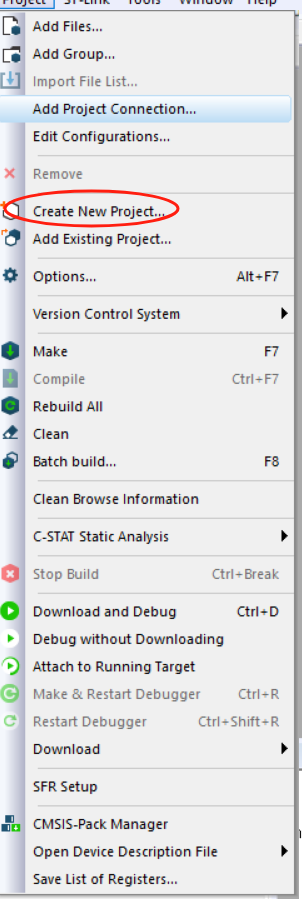

  • 新建工程



  • 打开工程

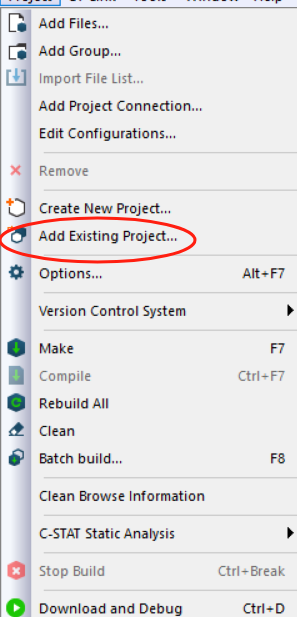

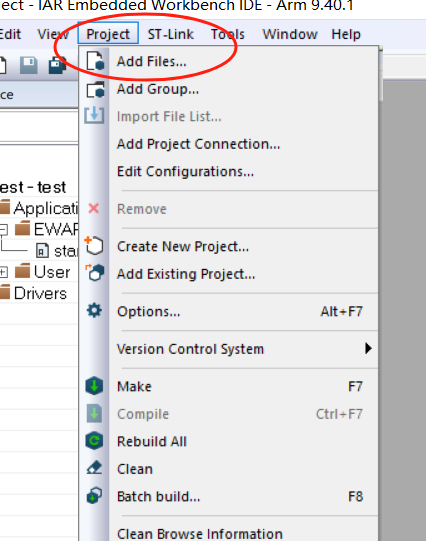

• 工作区导入/添加工程

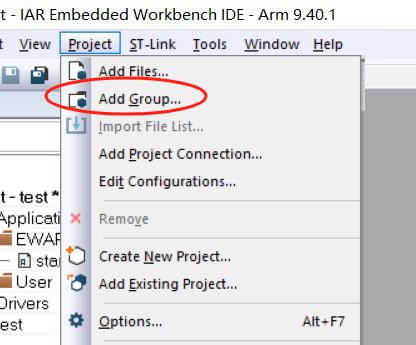

• 新建分组



• 新建/打开文件

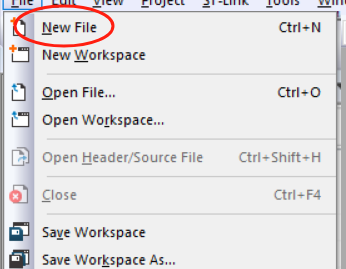

  • 新建文件

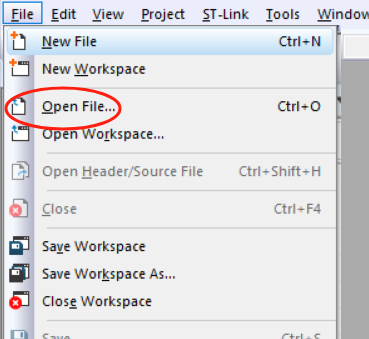

  • 打开文件



• 工程目录与文件目录的关系

  • 工程目录主要负责项目配置和构建控制，而文件目录则是源代码的物理存储位置。两者通过工程文件中的引用关系连接起来，形成完整的开发环境结构。

工程配置

• 设备配置

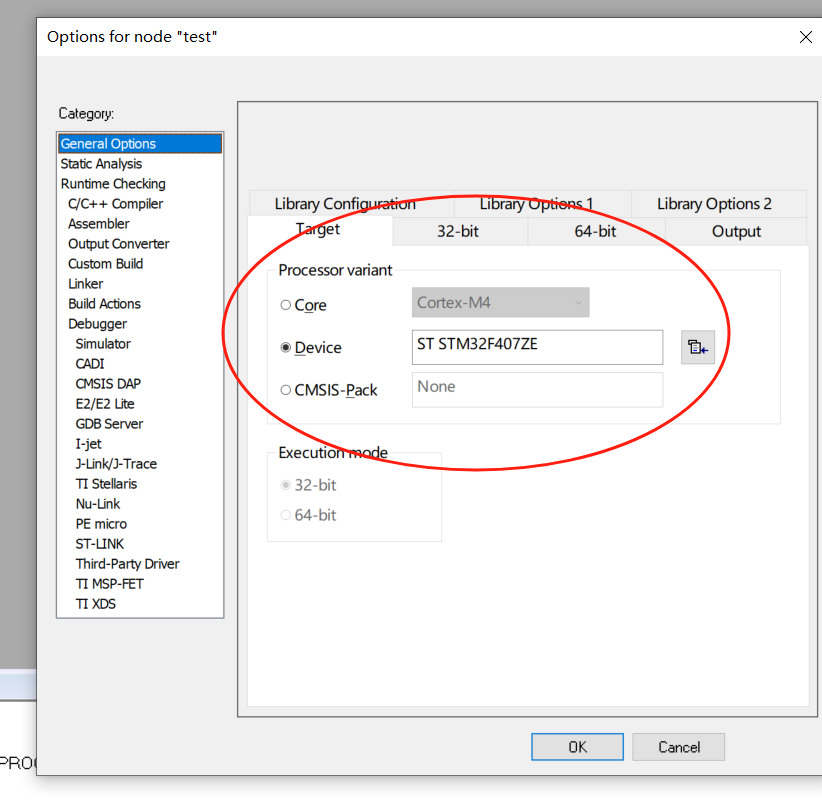

  • 选择芯片型号

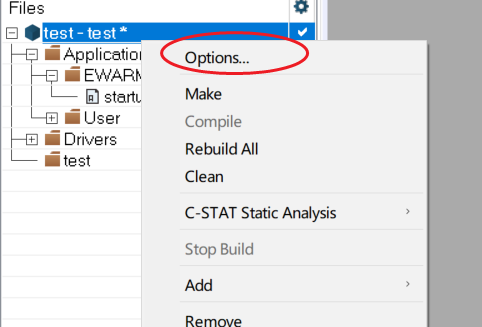

• 编译配置

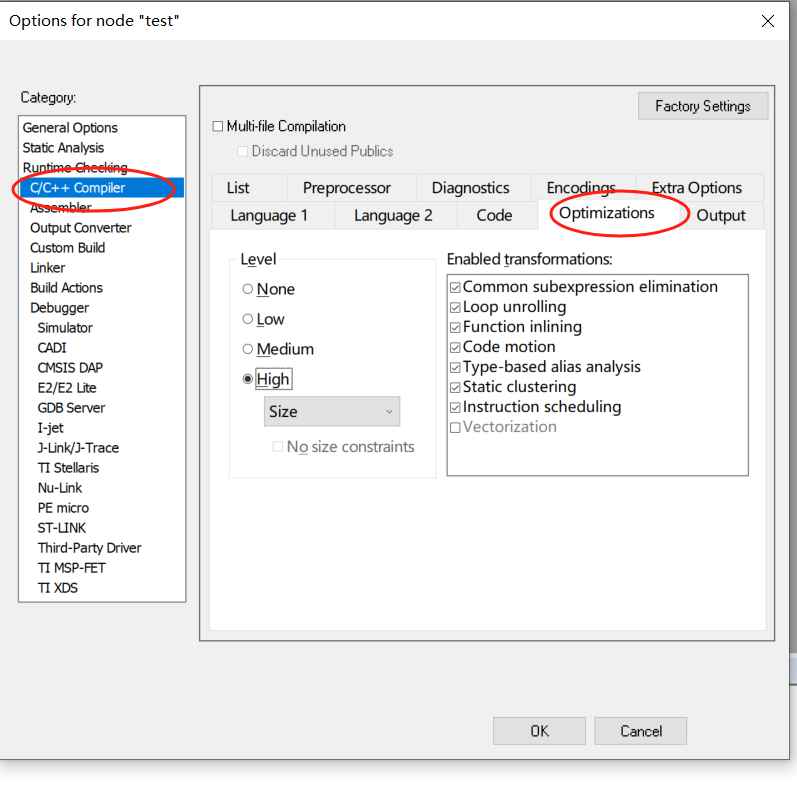

  • 优化等级

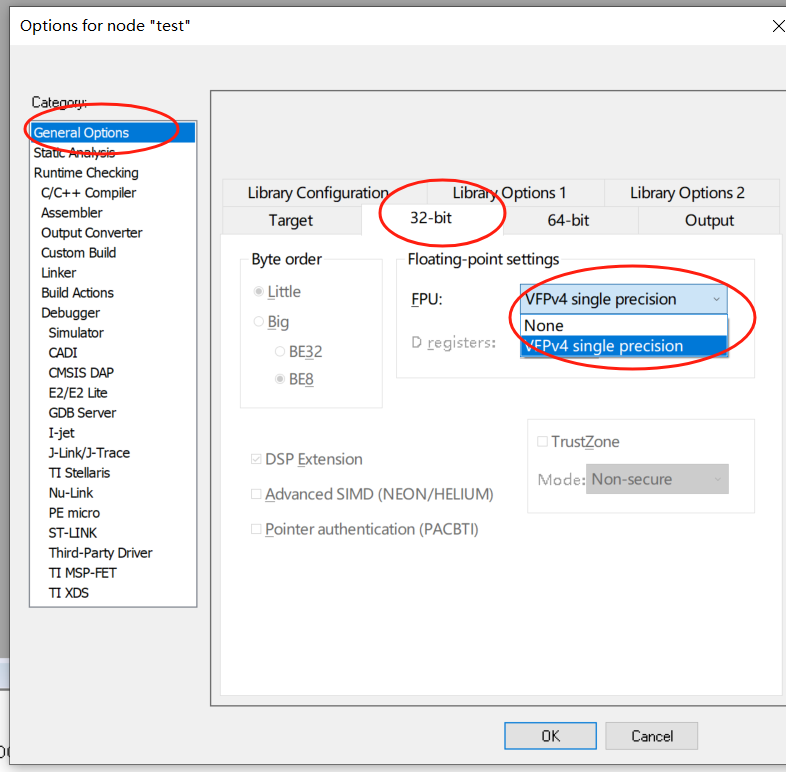

  • 硬件浮点

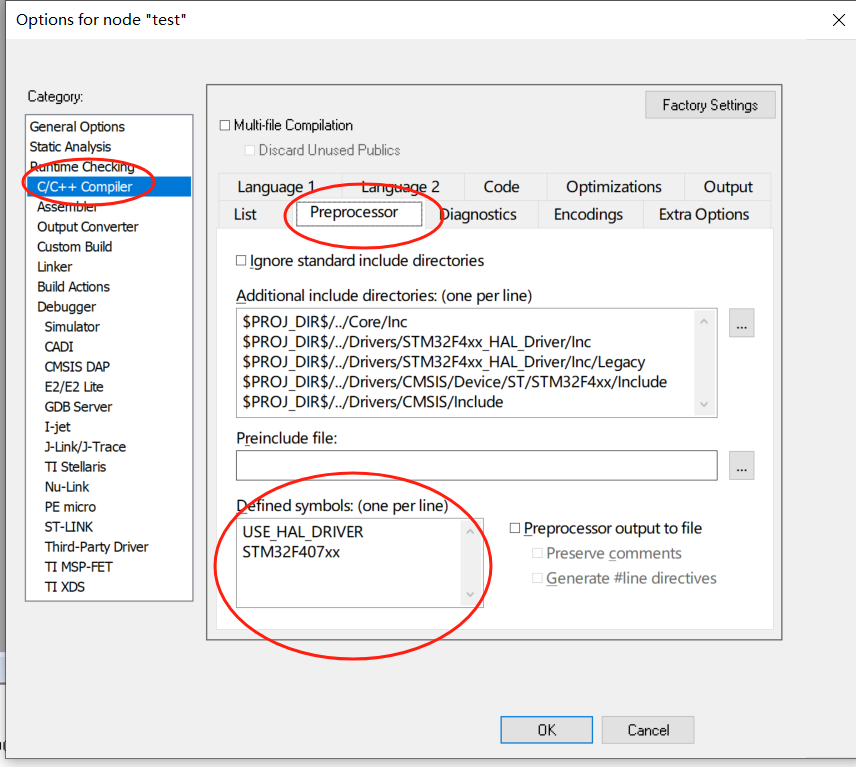

  • 预处理

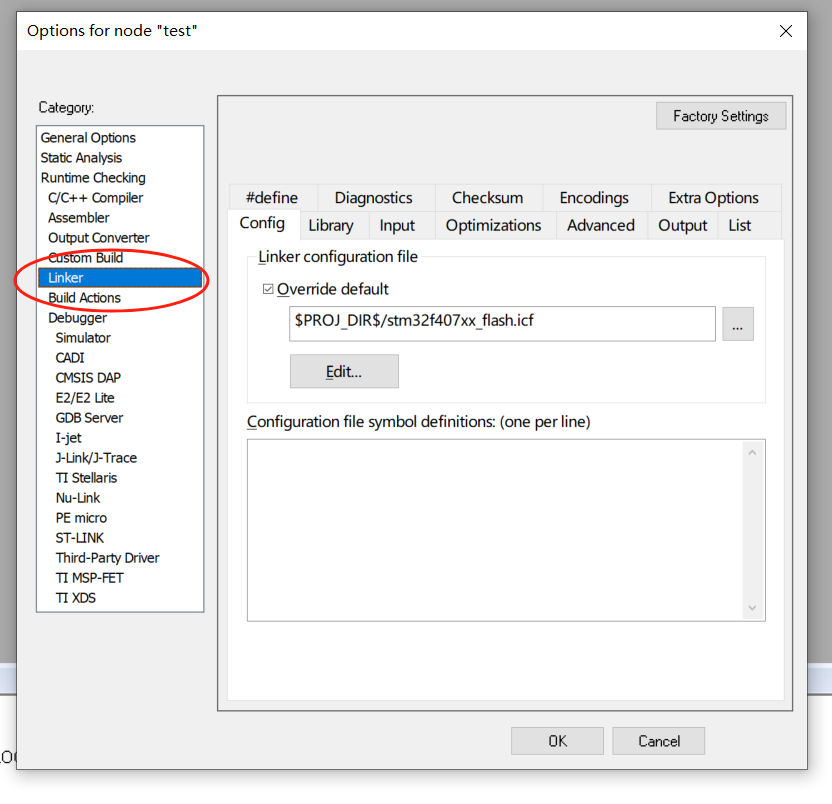

  • 链接文件(.icf链接脚本控制内存分配（Flash/ROM、RAM 布局）关键硬件相关文件)

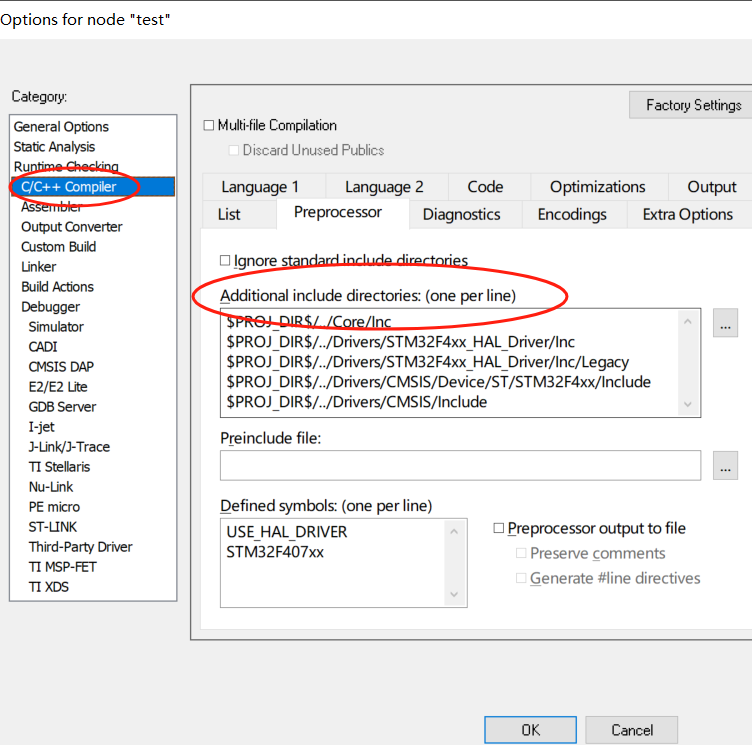

  • 文件路径配置

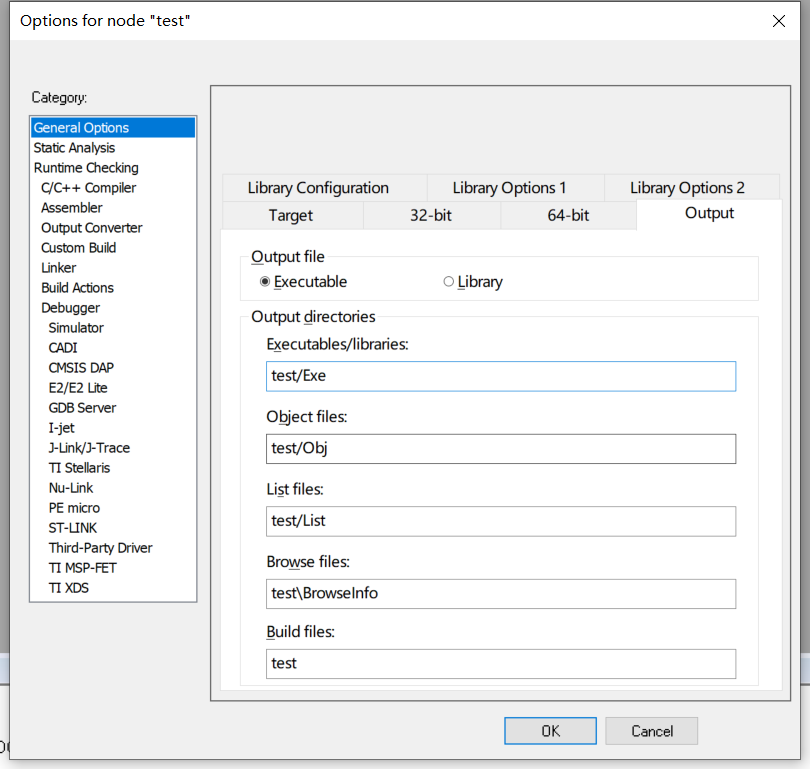

  • 输出文件路径

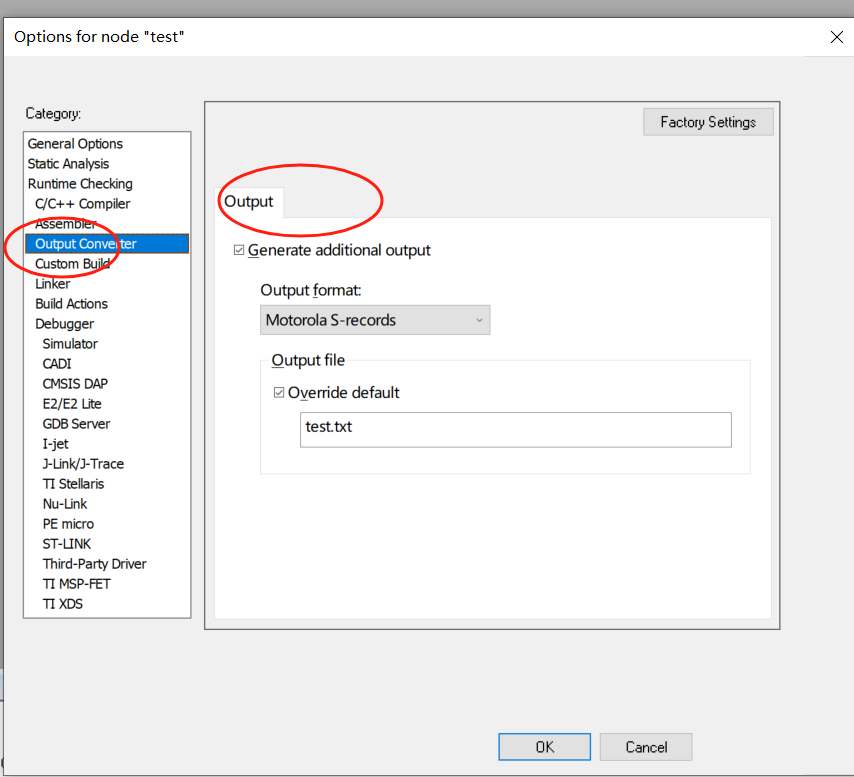

  • 输出文件配置

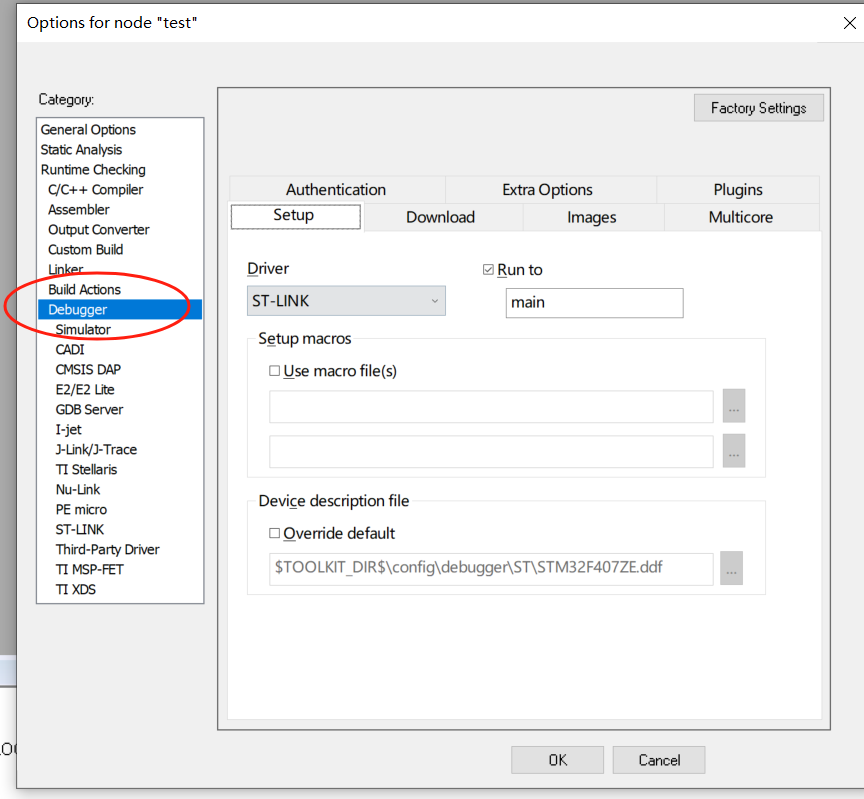

• 调试器配置

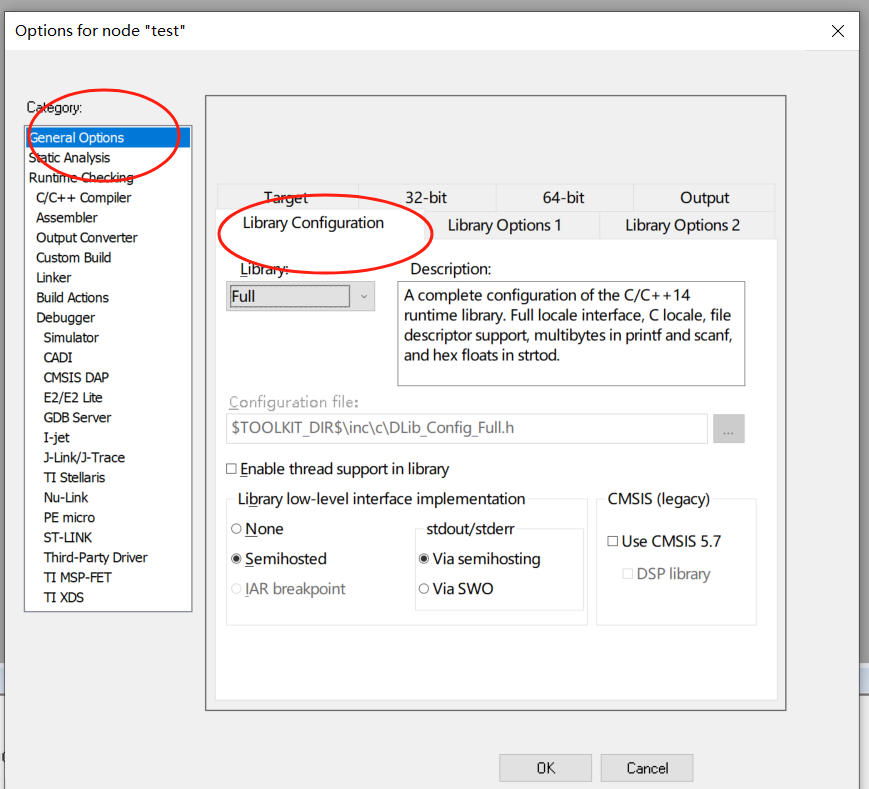

• 库相关配置

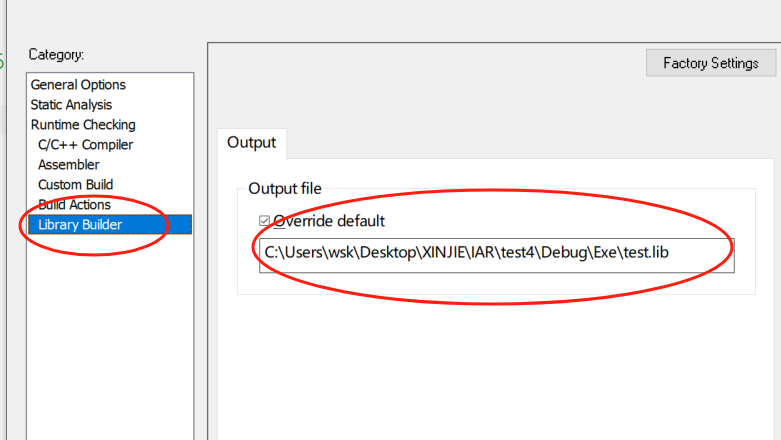

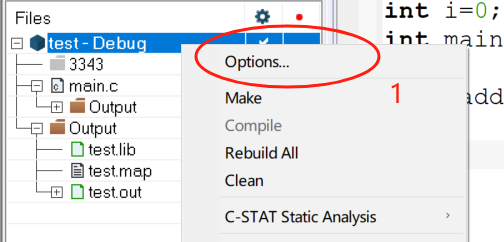

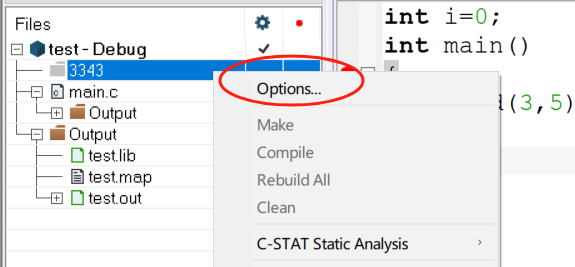

• 静态库的封装

  1.

  2.

  3.

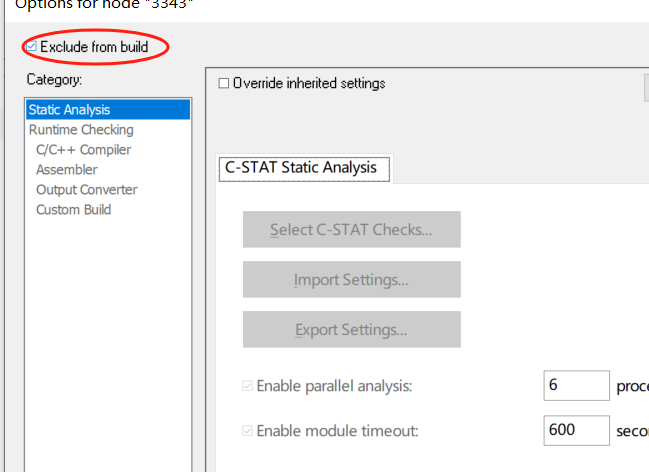

  4. 屏蔽不用编译的文件





  5. 编译

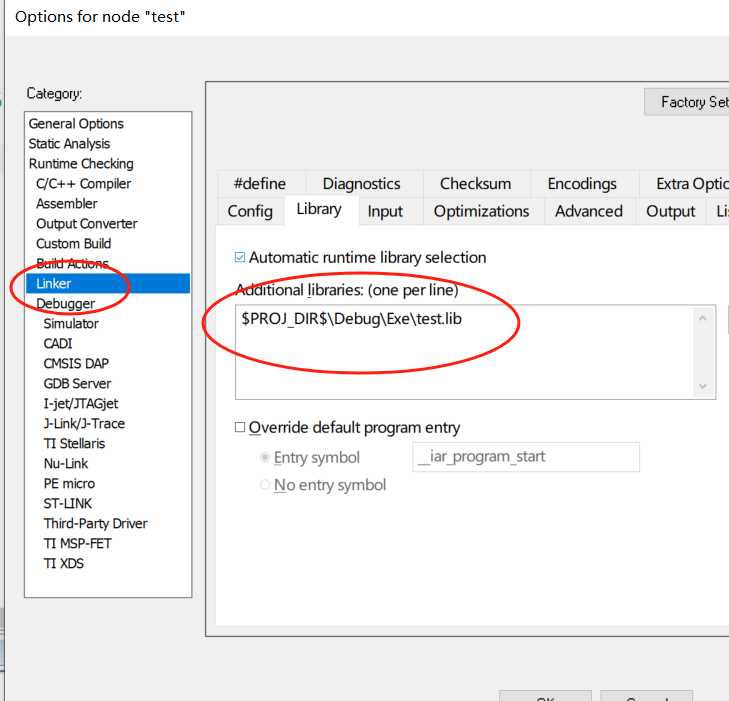

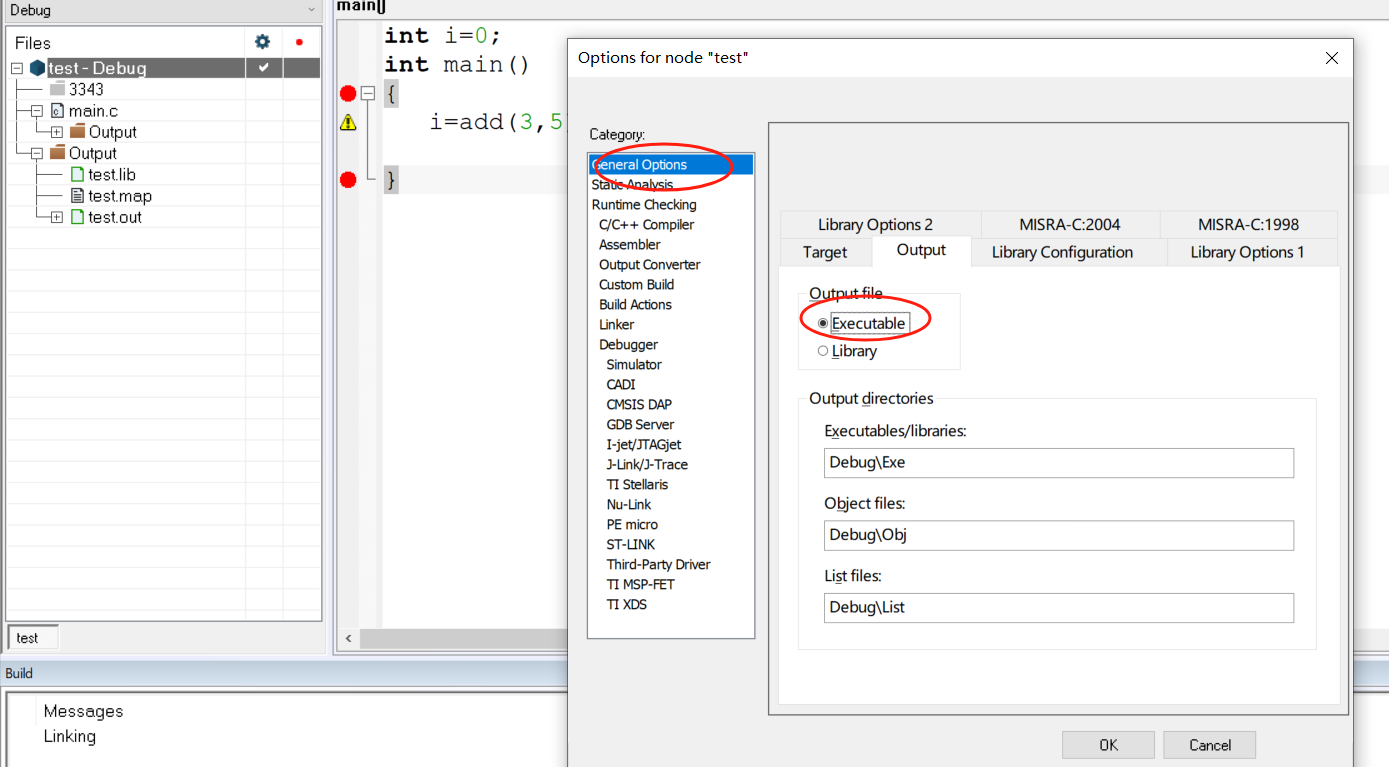

• 静态库的调用

  1.
  2.
  3. 将之前的.c文件删除
  4. 编译执行

工程调试

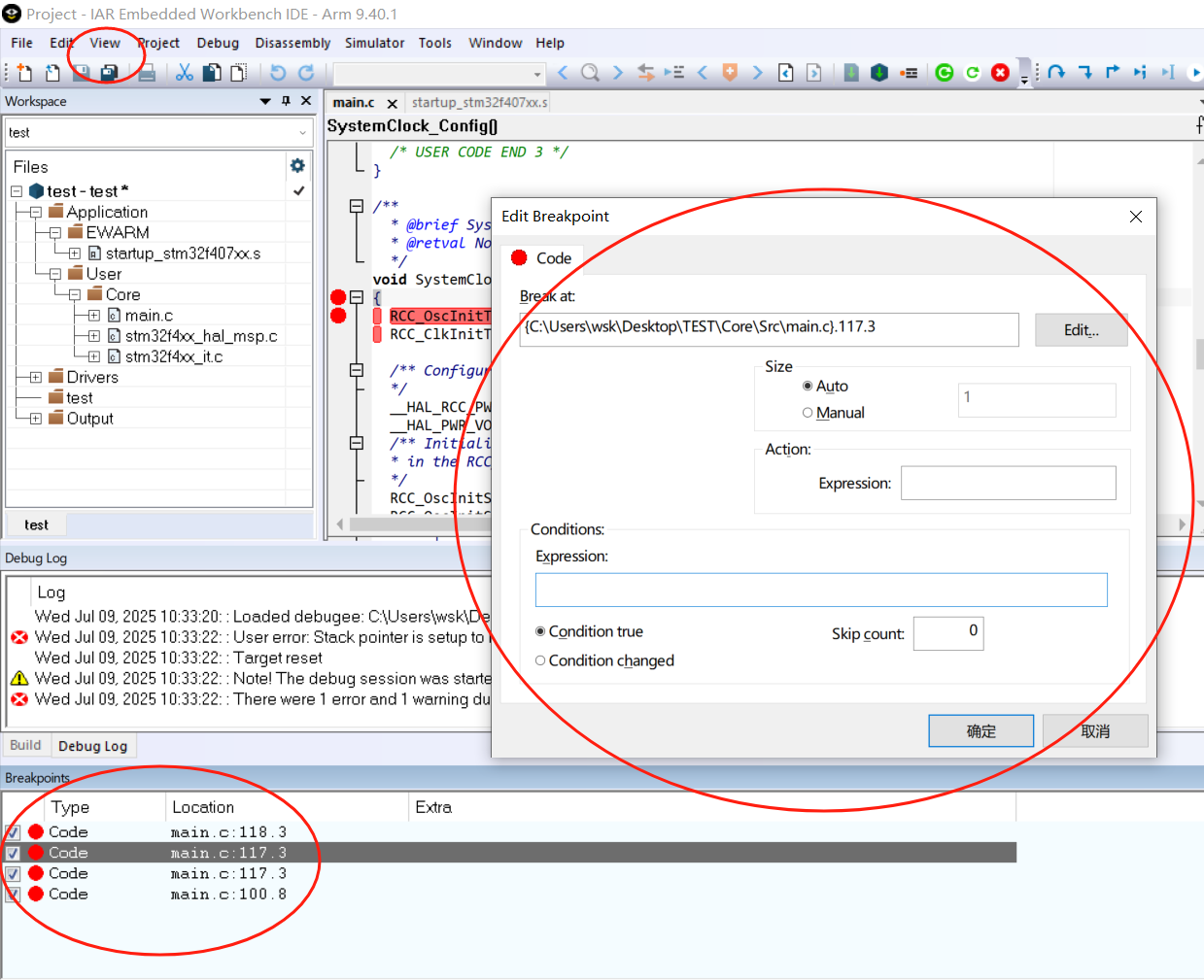

• 断点

  • 设置断点

    设置断点（点击代码行左侧，出现红色圆圈）

  • 禁用断点

    禁用断点（右键红色圆圈，Enable/disable）

  • 启用断点

    启用断点（右键红色圆圈，Enable/disable）

  • 删除断点

    删除断点（再次点击代码行左侧，红色圆圈消失）

  • 条件断点

    条件断点（可以设置一个条件，当条件满足时，断点生效）

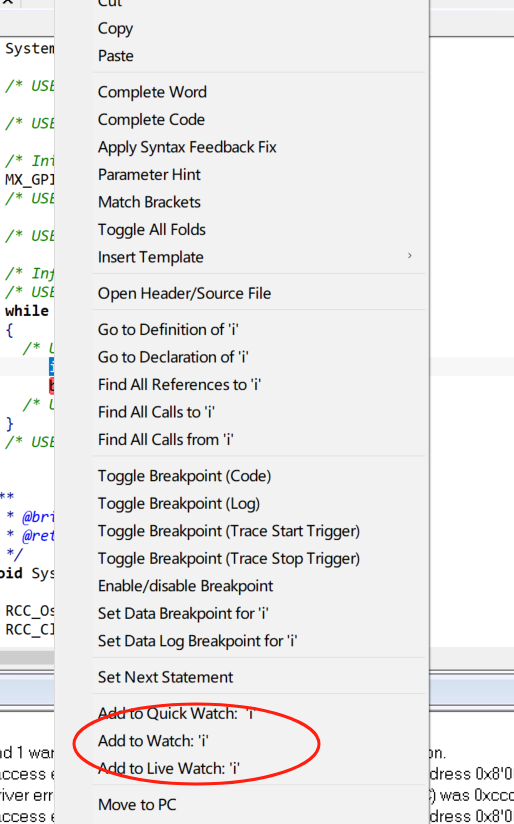

• 监控信息

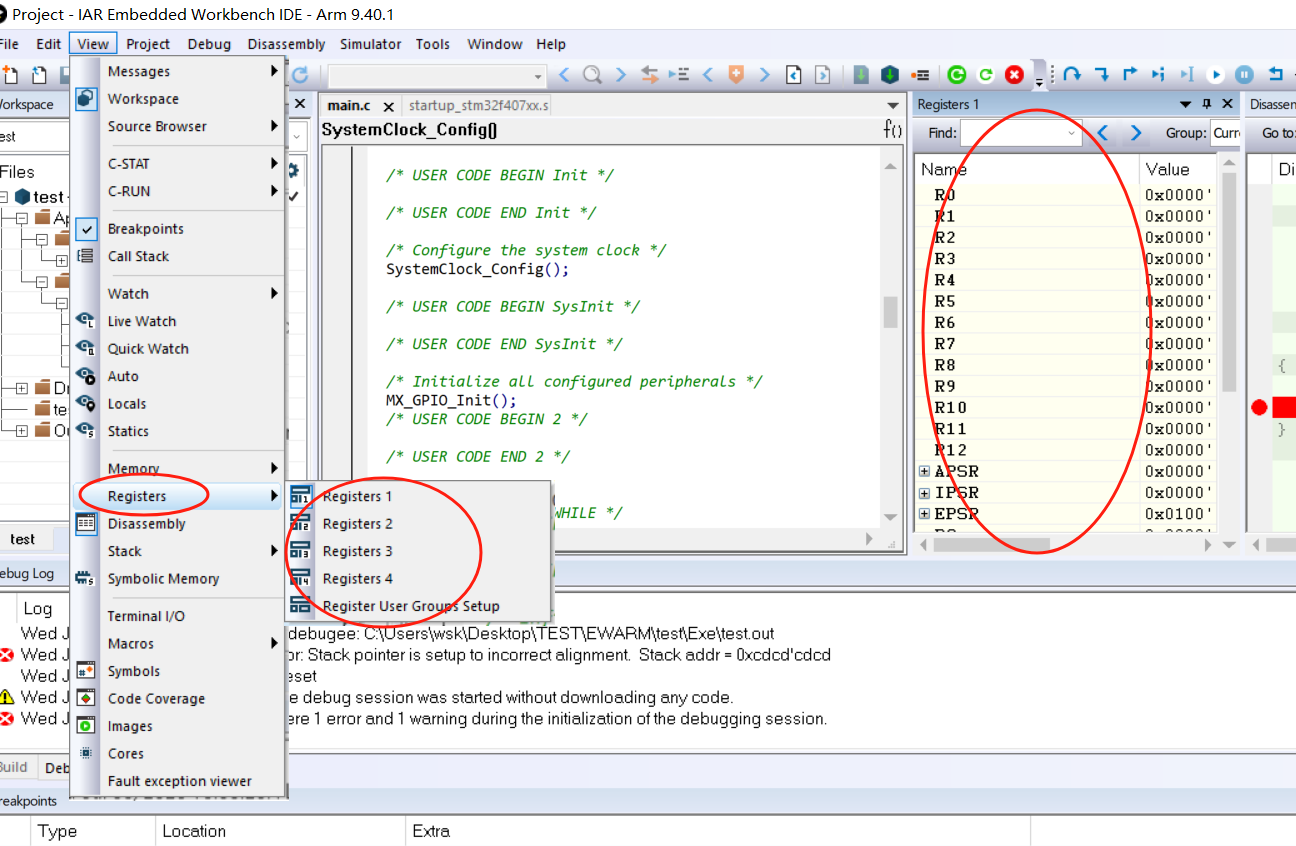

• 寄存器信息

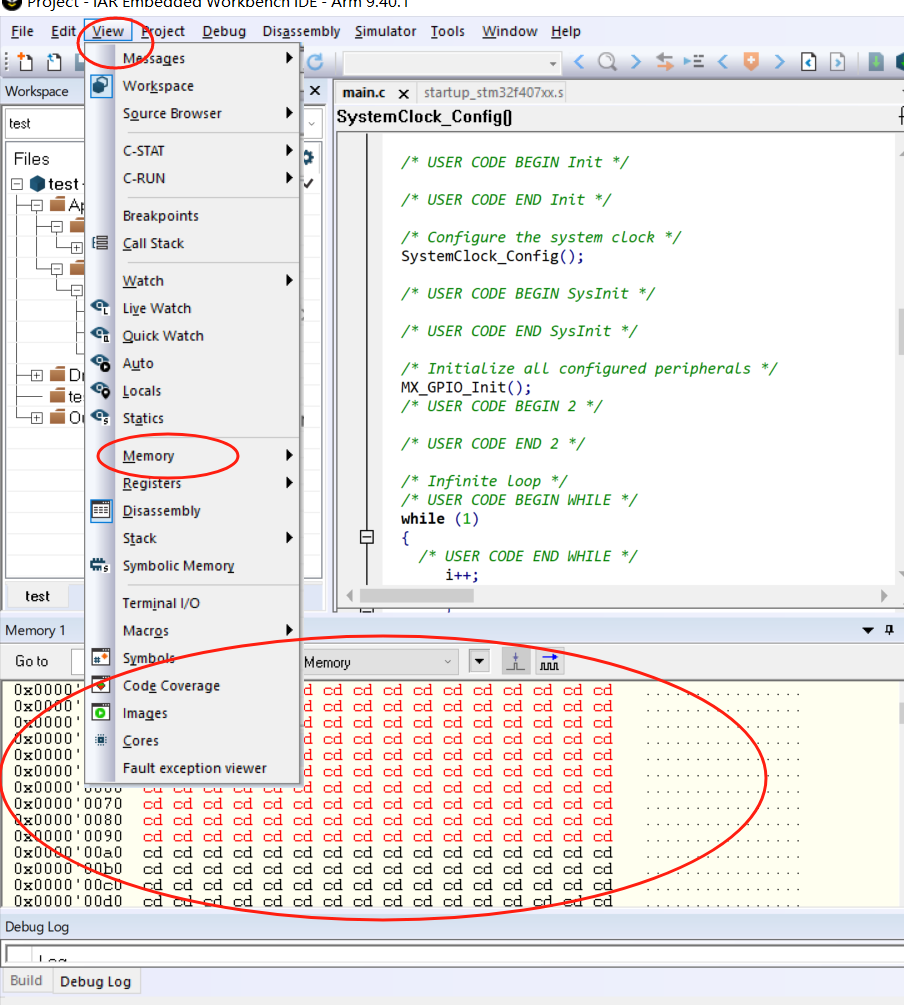

• 内存信息

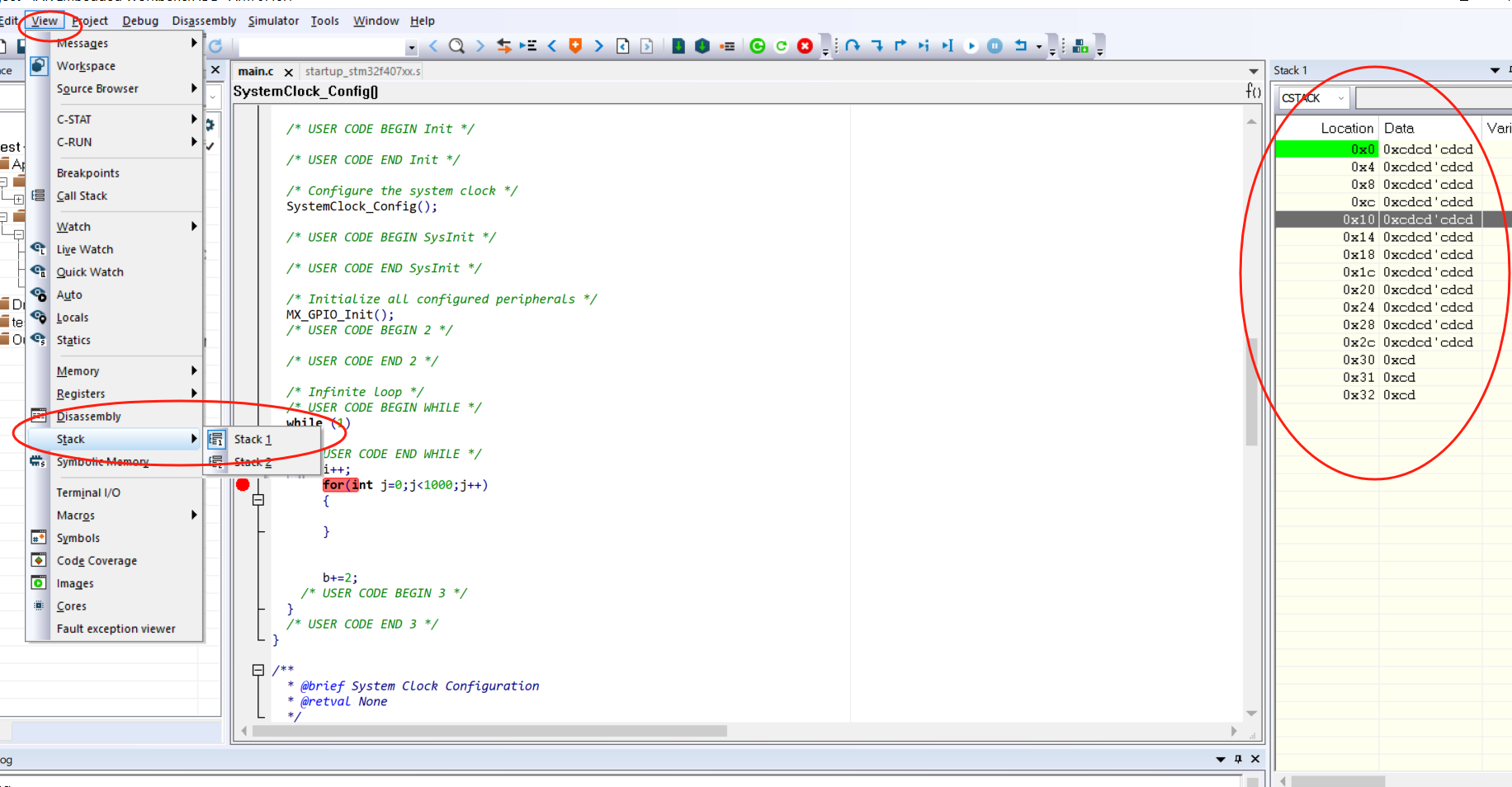

• 栈信息

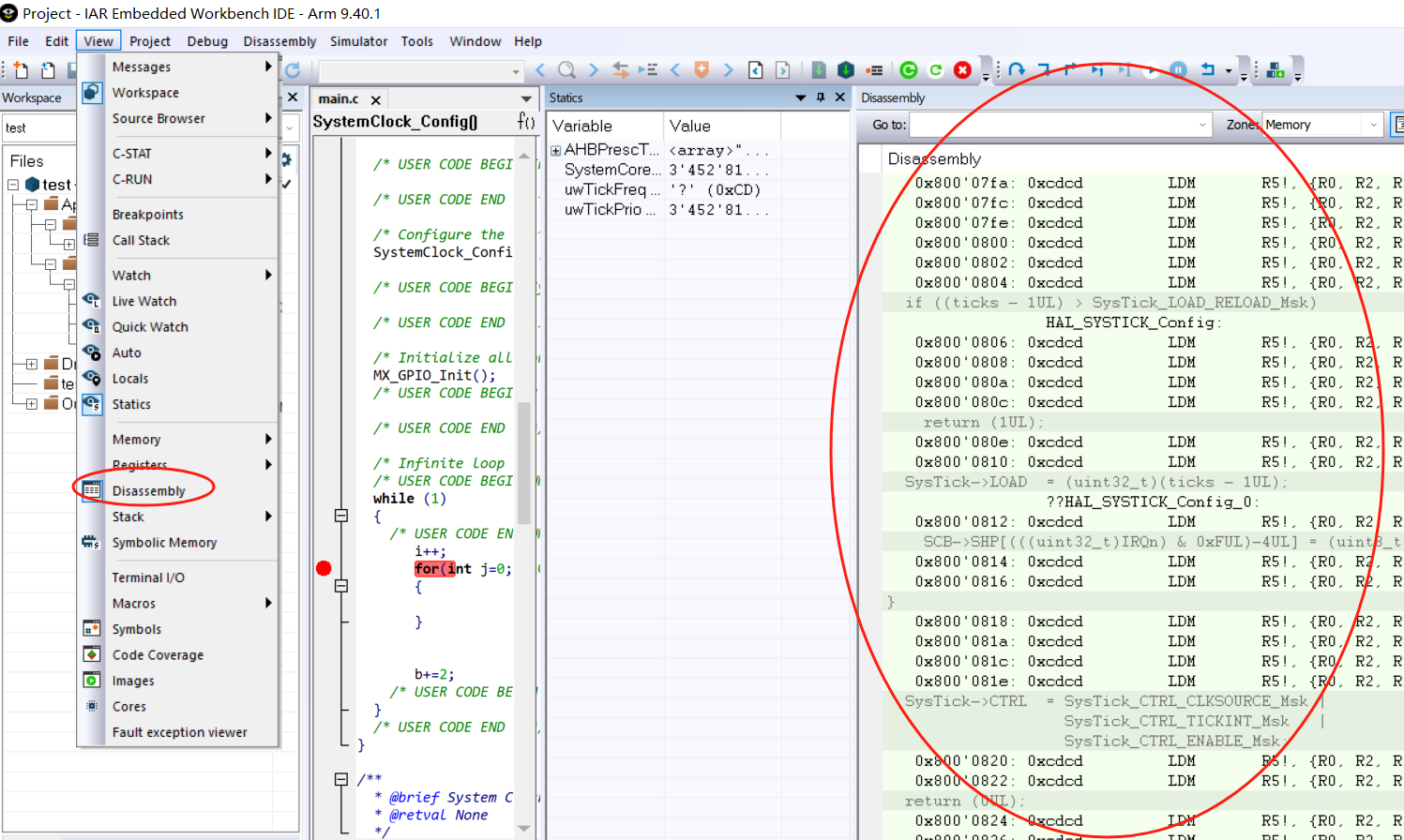

• 汇编信息

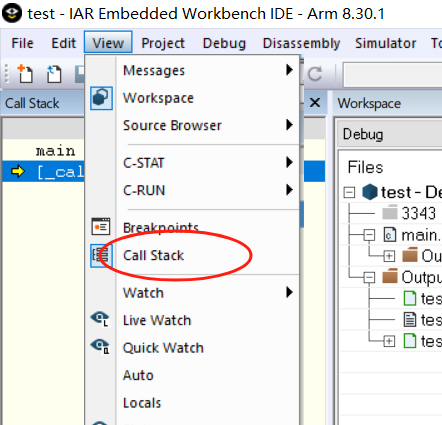

• 调用堆栈信息

  调用堆栈窗口通常在IDE（如Visual Studio）中提供，它展示了函数调用的顺序列表。



• 单步调试

  • 逐过程

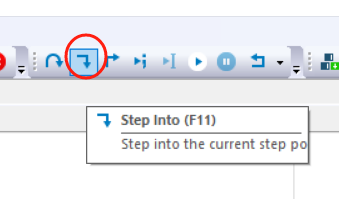

  • 逐语句



  • 复位

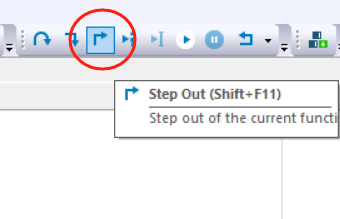

  • 跳出



    IAR 调试常用操作对照表（含英文缩写、快捷键和含义）

    中文名称	英文名称	缩写/简称	快捷键	含义说明
    逐语句	Step Into	StepIn 或 SI	F11	执行当前语句，若为函数调用，则进入函数内部逐句调试。
    逐过程	Step Over	StepOver 或 SO	F10	执行当前语句，若为函数调用，则跳过函数体，直接执行下一行。
    跳出	Step Out	StepOut 或 SR	Shift + F11	执行当前函数剩余代码并跳出，返回到调用该函数的位置。
    复位	Reset	Reset	无默认快捷键	让 MCU 从复位向量重新启动程序执行（从 main() 或初始化开始）。
